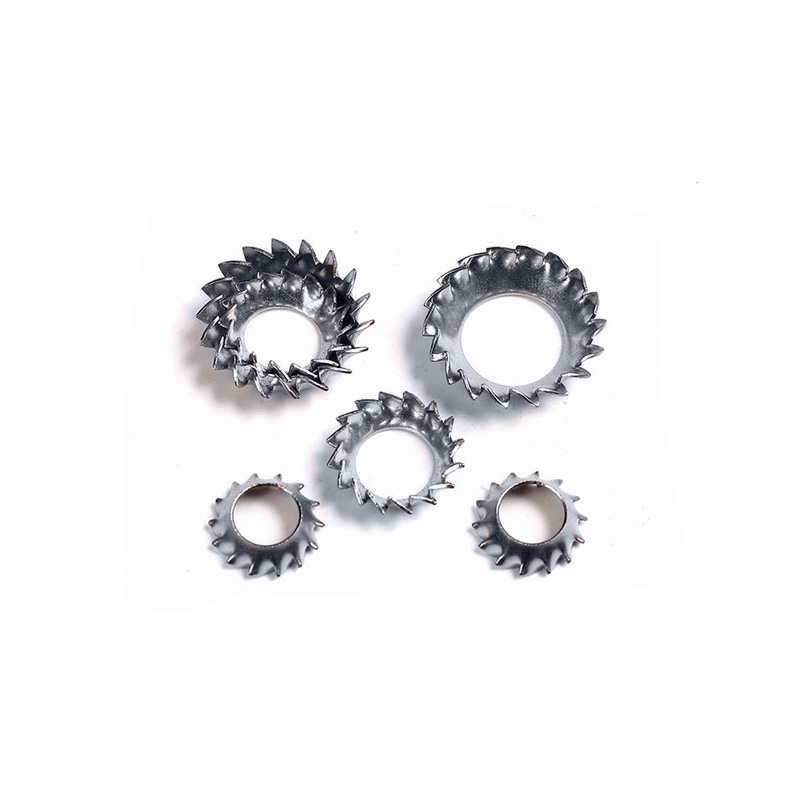

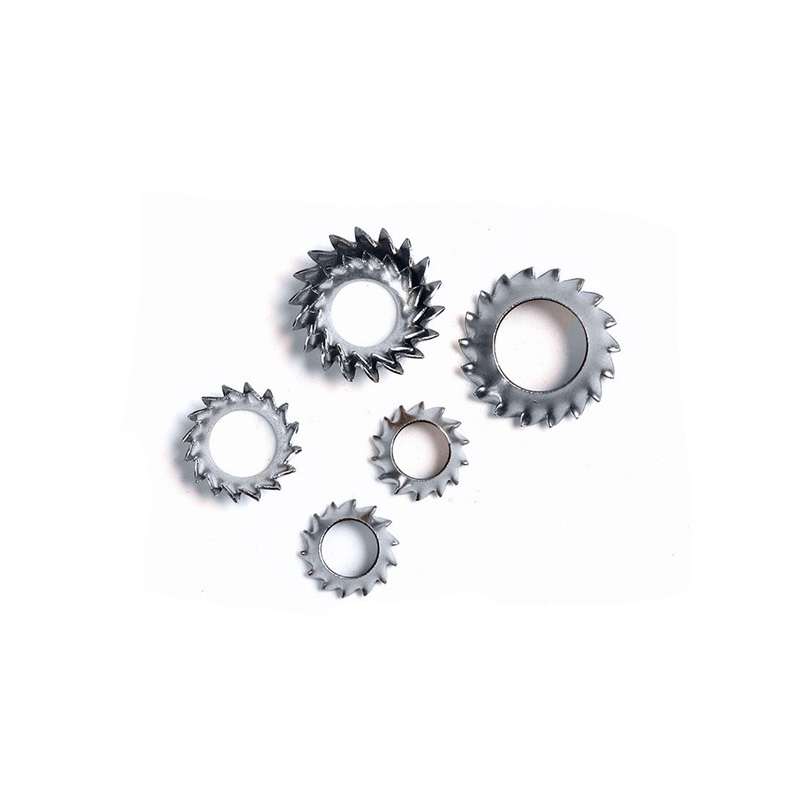

واشرهای قفل مخروطی دندانه دار خارجی

پیش بارگذاری فنری مخروطی

واشر قفل مخروطی دندانه دار خارجی به شکل ظرف کم عمق (مخروطی) در حالت آزاد و دارای ارتفاع طبیعی مشخص می باشد.

با شروع عملیات سفت کردن، واشر به داخل فرورفتگی فشار داده شد و ساختار مخروطی به تدریج صاف شد.

واشر مسطح، علیرغم فشرده شدن، همیشه در تلاش است تا به شکل مخروطی اولیه خود بازگردد، بنابراین به طور مداوم یک نیروی انعطاف پذیر محوری ایجاد می کند.

این نیروی الاستیک بین سر پیچ و قطعه کار عمل می کند و یک پیش بار ثابت برای رزوه حفظ می کند و شکاف های کوچک ناشی از انبساط حرارتی، سایش یا تغییر شکل مواد را جبران می کند.

قفل مکانیکی دندان خارجی

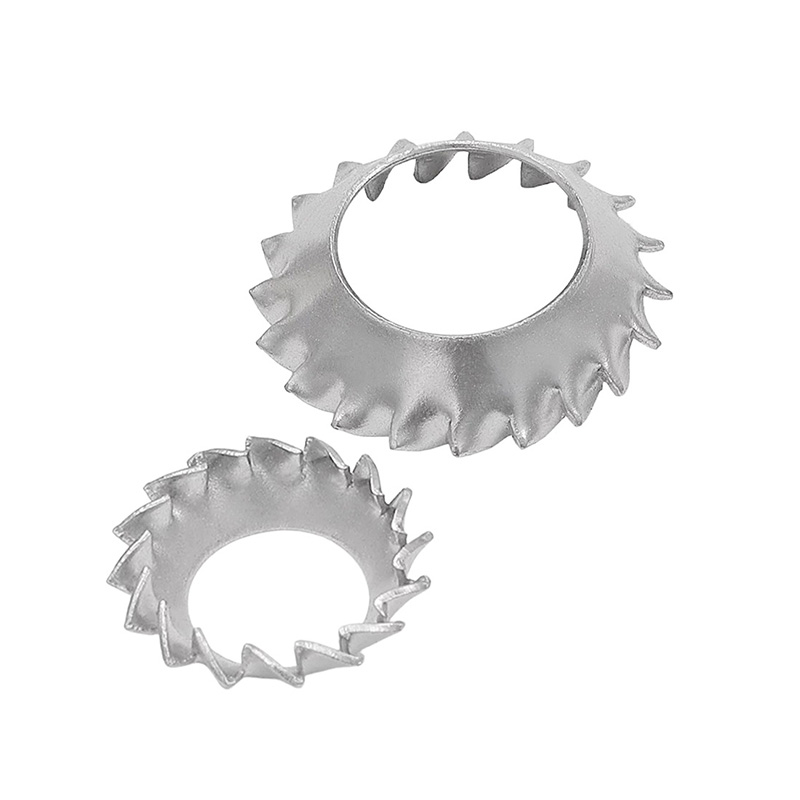

یک ردیف از دندانه های شعاعی تیز در محیط بیرونی واشرهای قفل مخروطی دندانه دار خارجی وجود دارد.

هنگامی که واشر صاف می شود، این دندانه های بیرونی به سطح قطعه کار می خورند و درگیری های مکانیکی متعددی ایجاد می کنند.

پس از نیش زدن دندان ها، معادل افزایش مقاومت ضد چرخش بین واشر و قطعه کار است.

این مکانیسم قفل مکانیکی می تواند به طور موثر در برابر شل شدن ناشی از لرزش، ضربه و بارهای دینامیکی مقاومت کند.

Flush Fit Countersunk Flush Fit

سطح مخروطی واشرهای قفل مخروطی دندانه دار خارجی با سطح مخروطی سر پیچ استاندارد متلاشی شده مطابقت دارد.

پس از نصب، واشر به طور کامل به داخل فرورفتگی قطعه کار وارد می شود و سر پیچ همسطح یا کمی پایین تر از سطح قطعه کار قرار می گیرد.

این تضمین می کند که سطح مونتاژ صاف و مسطح و بدون هیچ گونه برآمدگی باشد و در هنگام لمس ناراحتی ایجاد نمی کند، با سایر اجزا تداخلی ایجاد نمی کند و بر مش بندی بین دندان ها و قطعه کار تأثیر نمی گذارد.

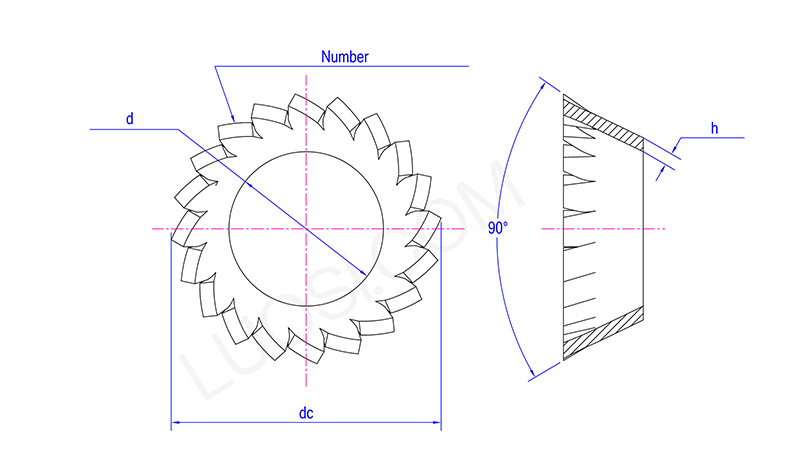

دوشنبه	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
د دقیقه	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
حداکثر d	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
دی سی	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
تعداد تعداد دندان حداقل	10	12	12	14	14	16	18	20	26	28	30

سوالات متداول پاسخ داده شد

(1) آیا سختی و گشتاور پایدار است؟

تمام واشرهای دندانه دار مخروطی خارجی با عملیات حرارتی ساخته شده اند. سختی، کشش و گشتاور قفل برای سفارشات دسته ای ثابت نگه داشته می شوند.

(2) آیا نمونه های رایگان ارائه می دهید؟

A: ما می توانیم نمونه های استاندارد رایگان ارائه دهیم، خریدار فقط باید هزینه حمل و نقل را تحمل کند.

（3）MOQ شما برای اندازه های استاندارد و سفارشی چیست؟

اندازه های استاندارد از سفارش آزمایشی کوچک پشتیبانی می کنند. اقلام غیر استاندارد سفارشی نیاز به MOQ کوچک دارند، ما سفارش نمونه و تولید انبوه را می پذیریم.
