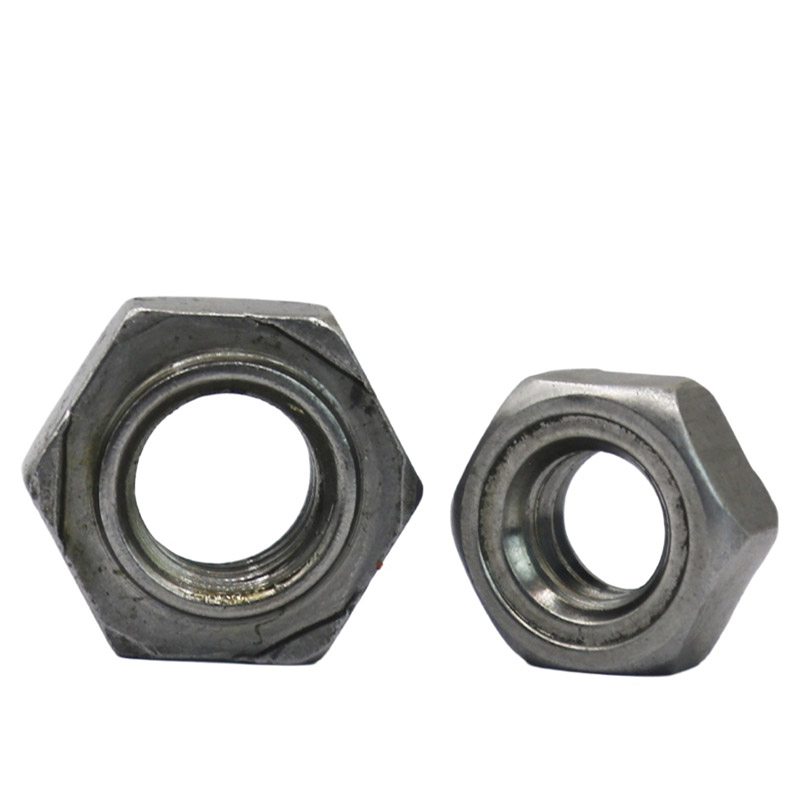

مهره جوش شش گوش

فورا مهره جوش شش گوش Xiaoguo® را خریداری کنید. این مهره ها دارای سه برآمدگی جوشی هستند که به طور مساوی توزیع شده اند. جریان متمرکز است، هسته جوش پایدار است و مهره ها پس از جوش هرگز شل نمی شوند. این به طور موثر از مشکل انحراف مهره در طول فرآیند جوش جلوگیری می کند.

مدل:JIS B1196-1.1-1982

ارسال استعلام

توضیحات محصول

مهره های جوش شش گوش نوعی بست تخصصی است که با استاندارد DIN 929 مطابقت دارد. آنها دارای شکل شش ضلعی و سه برآمدگی جوش در پایین هستند (برخی با پین های موقعیت یابی). آنها به طور دائم از طریق جوشکاری نقطه ای مقاومتی به ورق های فلزی ثابت می شوند و یک سوراخ رزوه داخلی با استحکام بالا برای اتصالات بعدی پیچ ایجاد می کنند. ویژگی اصلی آنها این است که هرگز پس از جوش شل نمی شوند. مهره جوش شش گوش به طور گسترده در صنایعی مانند خودروسازی، ورق های فلزی و قالب ها استفاده می شود. همچنین در مکان‌هایی که نمی‌توان از مهره‌های معمولی استفاده کرد یا به اتصال رزوه‌ای محکم و دائمی نیاز است، استفاده می‌شود و به عنوان نقطه اتصال رزوه داخلی ثابت عمل می‌کند.

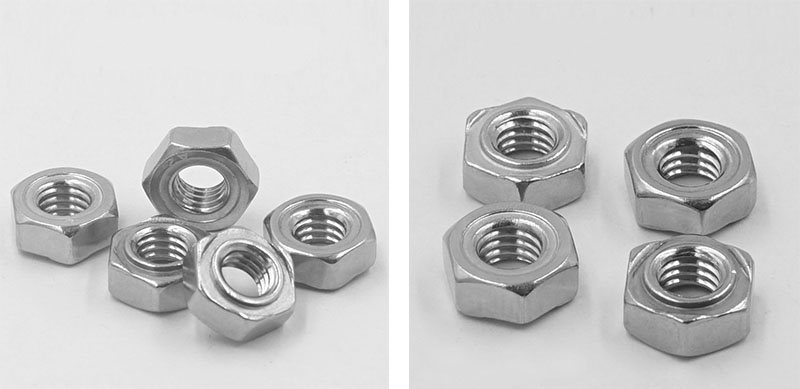

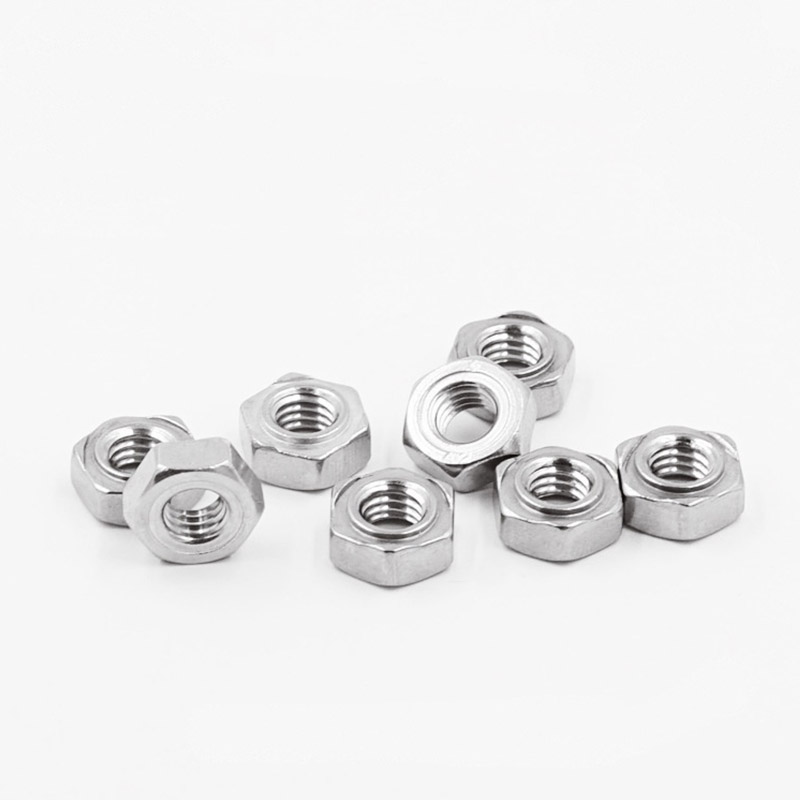

Hex Weld Nuts

ویژگی های ساختاری

طراحی ساختاری مهره جوش شش گوش حول محور سه هدف کلیدی است: قابلیت اطمینان جوش، دقت موقعیت و سهولت در مونتاژ.

【1】شکل شش ضلعی

（1）شکل: شش ضلعی منتظم. ابعاد اضلاع مخالف با استاندارد DIN 929 مطابقت دارد. می توان آن را با استفاده از آچار باز معمولی یا آچار سوکت بدون نیاز به ابزار خاصی سفت کرد.

（2）عرض طرف مقابل: مشخصات مختلف ابعاد متفاوتی دارند. به عنوان مثال، M6 11 میلی متر، M8 14 میلی متر و M10 17 میلی متر است. منطقه تماس کافی برای آچار فراهم کنید.

（3）ارتفاع کل: معمولا 0.8 تا 1.0 برابر قطر اسمی نخ است. از طول درگیری نخ اطمینان حاصل کنید و استحکام اتصال را فراهم کنید.

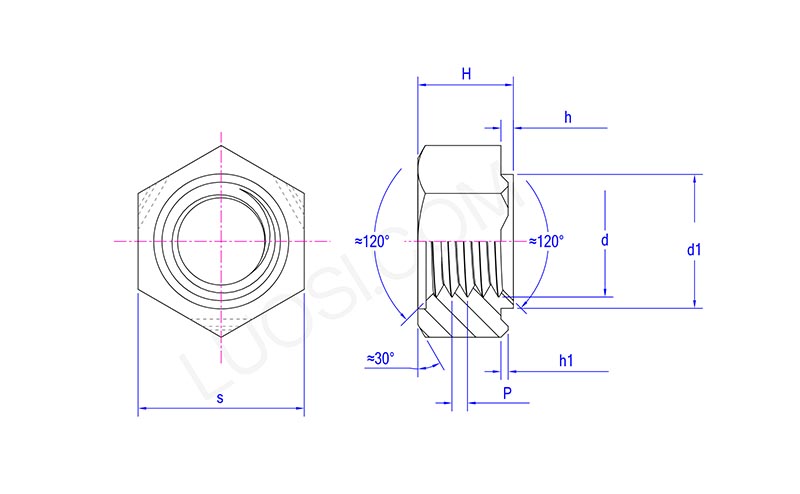

Hex Weld Nuts

دوشنبه	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
حداکثر s	11	11	13	15	17	19
ثانیه دقیقه	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H دقیقه	4.7	4.7	5.7	7.14	8.64	10.57
حداکثر d1	6.9	6.9	8.9	10.9	12.9	14.9
d1 دقیقه	6.7	6.7	8.7	10.7	12.7	14.7
حداکثر ساعت	0.8	0.8	0.8	0.8	1.2	1.2
ساعت دقیقه	0.6	0.6	0.6	0.6	1	1
حداکثر h1	0.5	0.5	0.5	0.5	0.7	0.7
ساعت 1 دقیقه	0.3	0.3	0.3	0.3	0.5	0.5

【2】 پیش بینی جوش پایین

(1) تعداد: 3 قطعه (به طور یکنواخت در 120 درجه توزیع شده است). سه نقطه یک صفحه را تعیین می کند و اطمینان حاصل می کند که مهره جوش شش گوش به طور ایمن با مواد پایه در تماس است. حتی اگر سطح قطعه کار کمی ناهموار باشد، هنوز می توان جوشکاری قابل اعتماد را تضمین کرد.

（2）موقعیت: در لبه سطح پایین، برای بهبود پایداری جوش.

（3）شکل: کروی یا مخروطی با رویه صاف. در طول جوشکاری مقاومتی، جریان متمرکز می شود و ذوب را برای تشکیل یک هسته در اولویت قرار می دهد.

（4）ارتفاع: 0.5 - 1.0 میلی متر (مقادیر خاص به مشخصات و ضخامت صفحه بستگی دارد). از تماس محکم با مواد پایه اطمینان حاصل کنید و حجم ذوب کافی را فراهم کنید.

【3】 پین راهنمای موقعیت یابی (پایلوت، ساختار اختیاری)

（1）قطر پین راهنما: کمتر از سوراخ از پیش سوراخ شده قطعه کار (به عنوان مثال M8 برای φ9.6 میلی متر یا φ11.6 میلی متر)

（2）ارتفاع پین راهنما: 1.5 ~ 2.5 میلی متر (بر اساس ضخامت تخته انتخاب می شود)

【4】 نخ داخلی

（1）مشخصات رزوه: رزوه درشت متریک M3 تا M16 (نخ ریز موجود)، Imperial UNC 1/4 اینچ تا 5/16 اینچ

（2）دقت نخ: 6H (متریک)، 2B (امپریال)

（3）طول نخ: طول درگیری نخ کافی را فراهم کنید

(4) جهت رزوه: انتهای ورودی می تواند دارای پخ باشد
