مهره جوش شش گوش

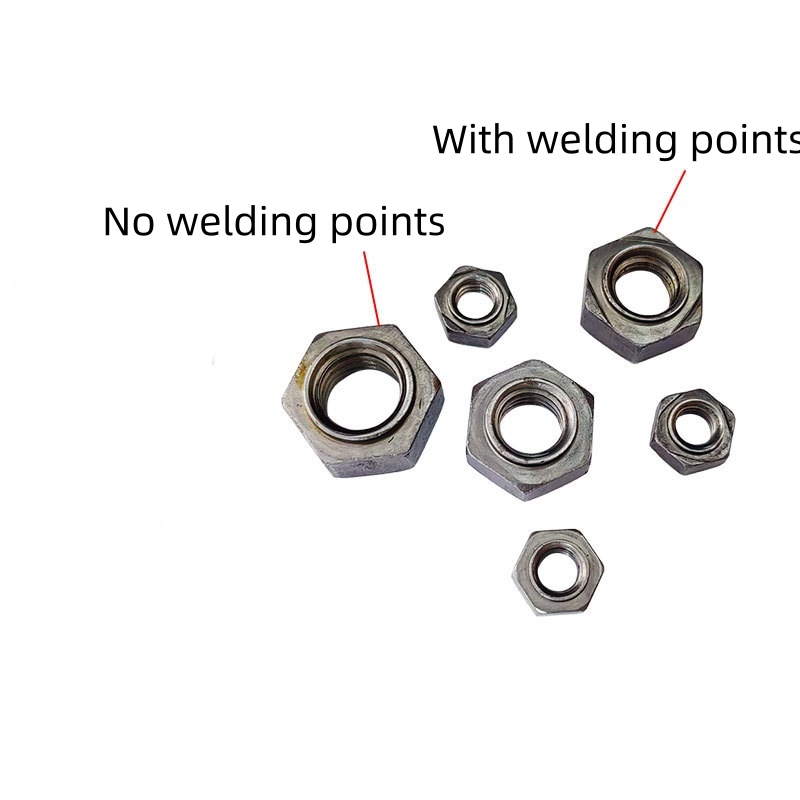

نقاط جوشکاری مهره های جوشکاری شش گوش Xiaoguo® در مقایسه با بست های رزوه ای پس از انجام عملیات سطح، عملکرد ضد خوردگی بالاتری دارند. آنها را می توان در محیط های کاری مختلف استفاده کرد. محصولات تخصصی را می توان در صورت درخواست سفارشی کرد.

ارسال استعلام

توضیحات محصول

ساختار پین راهنمای مهره جوش شش گوش به افزودن یک پین راهنمای موقعیت یابی برجسته (Pilot) در مرکز سطح پایین مهره اشاره دارد. در مقایسه با مهره های جوش معمولی بدون پین راهنما، ساختار با پین های راهنما دارای پنج مزیت اصلی زیر است:

(1) موقعیت یابی دقیق برای جلوگیری از انحراف جوش

پین‌های راهنما در سوراخ‌های موقعیت‌یابی از پیش سوراخ‌شده قطعه کار وارد می‌شوند و به موقعیت متمرکز مهره و سوراخ دست می‌یابند، در نتیجه از انحراف جوش یا شیب مهره ناشی از اشتباهات موقعیت‌یابی جلوگیری می‌شود.

（2） جلوگیری از جوشکاری سرباره و محافظت از تمیزی رزوه

در حین جوشکاری نقطه ای مقاومتی، مقدار کمی پاشش فلز رخ می دهد. پین راهنما به داخل سوراخ قطعه کار کشیده می شود و یک مانع فیزیکی را تشکیل می دهد که به طور موثر از ورود مواد پاشیده به سوراخ نخ جلوگیری می کند. رزوه ها پس از جوشکاری تمیز می مانند.

Hexagon Welding Nuts

（3）مناسب برای خطوط تولید خودکار

ساختار پین راهنما برای میز ارتعاش مناسب است تا به طور خودکار مواد را مرتب و تغذیه کند. پین راهنما می تواند به عنوان یک مرجع تعیین موقعیت عمل کند و هنگامی که با یک دستگاه جوش مکانیکی یا اتوماتیک ترکیب می شود، جوشکاری با سرعت و دقت بالا را امکان پذیر می کند.

(4) سازگاری جوش را بهبود بخشید

پین های راهنما تضمین می کنند که موقعیت جوش هر مهره جوش شش گوش کاملاً سازگار است و خطاهای تصادفی ناشی از قرار دادن دستی یا موقعیت الکترود را حذف می کند. پایداری پارامترهای جوشکاری نیز بهتر است.

(5) هزینه های کلی را کاهش دهید

اگرچه هزینه تک تکه مهره رزوه دار با پین نگهدارنده کمی بیشتر از نوع بدون رزوه است، اما فرآیندهای تمیز کردن رزوه پس از جوشکاری و تنظیم موقعیت را حذف می کند و نرخ ضایعات و هزینه های دوباره کاری را کاهش می دهد. در تولید انبوه، هزینه کلی در واقع کمتر است.

Hexagon Welding Nuts

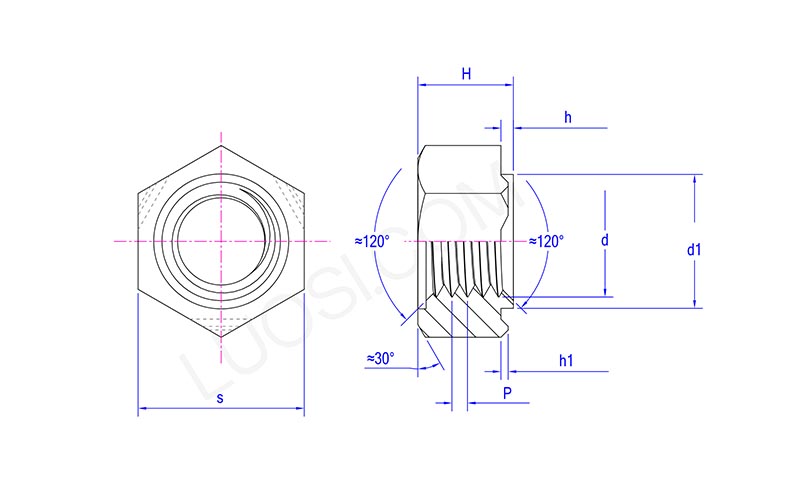

دوشنبه	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
حداکثر s	11	11	13	15	17	19
ثانیه دقیقه	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H دقیقه	4.7	4.7	5.7	7.14	8.64	10.57
حداکثر d1	6.9	6.9	8.9	10.9	12.9	14.9
d1 دقیقه	6.7	6.7	8.7	10.7	12.7	14.7
حداکثر ساعت	0.8	0.8	0.8	0.8	1.2	1.2
ساعت دقیقه	0.6	0.6	0.6	0.6	1	1
حداکثر h1	0.5	0.5	0.5	0.5	0.7	0.7
ساعت 1 دقیقه	0.3	0.3	0.3	0.3	0.5	0.5

تعمیر و نگهداری نخ

（1）هنگام مونتاژ پیچ ها: ابتدا به صورت دستی 2 تا 3 دور پیچ کنید. پس از تایید تراز، از ابزاری برای سفت کردن آنها استفاده کنید تا از ناهماهنگی و آسیب دیدن رزوه ها جلوگیری شود.

(2) کنترل گشتاور: از گشتاور توصیه شده برای مهره های جوش شش گوش تجاوز نکنید (مثلاً مهره های M8 ≤ 30 نیوتن متر). از ترک خوردن نقاط جوش یا شل شدن رزوه خودداری کنید.

(3) رسیدگی به انسداد رزوه: اگر پاشش جوش وارد رزوه ها شود، می توان از یک شیر برای تمیز کردن آنها استفاده کرد. در حین کار، شیر آب را عمود بر مهره نگه دارید و به آرامی آن را وارد کنید.

（4）مهره شل: قابل تعمیر نیست. باید با یک مهره جوش شش گوش جدید در موقعیت اصلی خود یا نزدیک آن جوش داده شود.
