واشرهای قفلی با دندانه های دندانه دار

واشرهای قفل دار کارخانه Xiaoguo® با دندانه های دندانه دار جمع و جور هستند و به راحتی قابل نگهداری هستند و در فضاهای نصب باریک به خوبی کار می کنند. پیشنهاد می کنیم سفارشات انبوه را انجام دهید که نگهداری موجودی را آسان تر می کند و همچنین قیمت های واحد بهتری را برای شما به ارمغان می آورد.

ارسال استعلام

توضیحات محصول

1) آیا هنگام نصب واشرهای قفلی با دندانه های دندانه دار باید از آچار گشتاور استفاده کنم؟

استفاده از آن به شدت توصیه می شود. فقط مطابق با گشتاور استاندارد توصیه شده برای پیچ و مهره ها سفت کنید.

（2）چگونه می توانیم از خراشیدن واشر روی سطح قطعه کار جلوگیری کنیم؟

خود دندان ها به سطح می خورند و حتی نمی توان از کوچکترین خراشیدگی به طور کامل جلوگیری کرد.

（3）اگر واشر بیش از حد سفت شود چه اتفاقی خواهد افتاد؟

سفت کردن بیش از حد دندان ها را کاملا صاف می کند و باعث می شود واشر خاصیت ارتجاعی خود را از دست بدهد و اثر ضد لق شدن آن به شدت کاهش یابد.

（4）آیا قبل از نصب واشرهای قفلی با دندانه دندانه باید سطح را تمیز کنم؟

بله. روغن، براده های آهن، رنگ یا لایه اکسید روی پایه سر پیچ/مهره و سطح قطعه کار باید برداشته شوند.

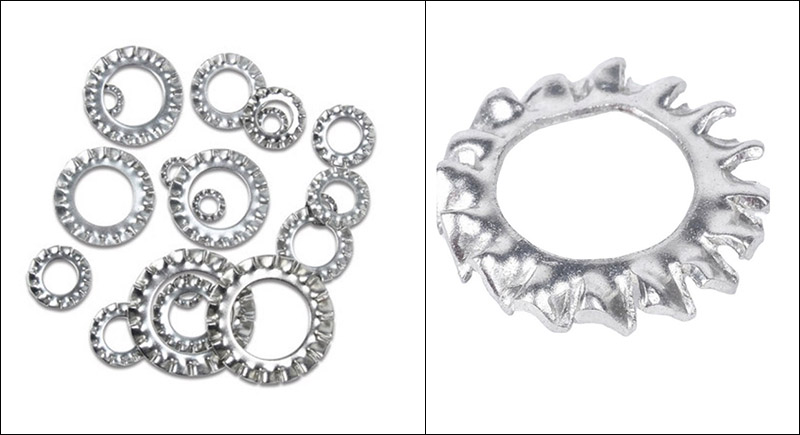

Lock Washers with Serrated Toothed

نصب صحیح واشرهای قفلی با دندانه های دندانه دار برای اطمینان از اثر ضد شل شدن و هدایت الکتریکی آن بسیار مهم است.

(1) سطوح تماس را تمیز کنید

روغن، براده های آهن، لایه های رنگ یا اکسید را از پایین پیچ و مهره ها و سطوح قطعه کار جدا کنید.

(2) جهت واشر را تأیید کنید (مهمترین)

سطح دندان باید رو به سطح تماس سر پیچ یا مهره باشد و سطح صاف باید به سمت بیرون قطعه کار باشد.

معکوس کردن نصب منجر به موارد زیر می شود: دندان ها نمی توانند درگیر شوند و عملکرد ضد لق شدن را به طور کامل از دست می دهند.

(3) واشر را نصب کنید واشرهای قفلی را با دندانه های دندانه دار زیر سر پیچ یا مهره قرار دهید و آن را در وسط پیچ قرار دهید.

(4) ابتدا با دست پیچ و مهره را بچرخانید تا زمانی که واشر به آرامی سطح قطعه را لمس کند. دندان ها در این لحظه به طور کامل گاز نمی گیرند.

(5) با گشتاور استاندارد برای سفت کردن پیچ و مهره از آچار گشتاور استفاده کنید. دندان‌های شوینده در حین سفت شدن به خودی خود در سطح فرو می‌روند، نیازی به تنظیم مجدد گشتاور نیست. از آچار ضربه‌ای با نیروی بیش از حد استفاده نکنید، در غیر این صورت ممکن است آچار ضربه‌ای با نیروی بیش از حد سر بخورد و دندان‌های شوینده از حالت خارج شوند.

(6) پس از نصب بررسی کنید اگر برای اتصال زمین الکتریکی استفاده می شود، پس از سفت کردن، مقاومت بین پیچ و قطعه کار را با یک مولتی متر تست کنید تا رسانایی پایدار تضمین شود. مقدار مقاومت باید نزدیک به 0 Ω باشد.

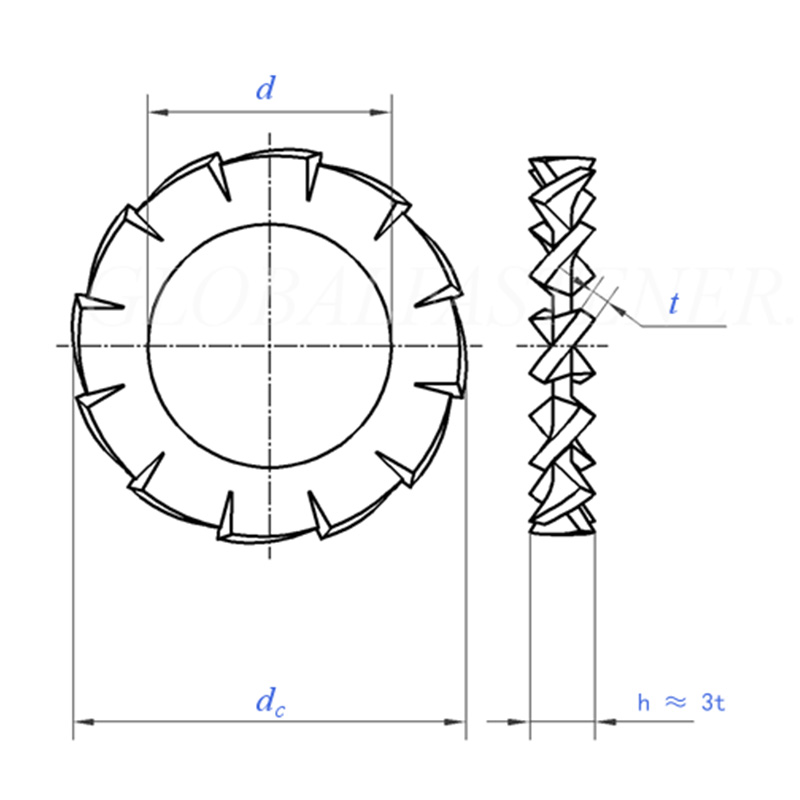

Lock Washers with Serrated Toothed

اندازه		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	حداقل = اندازه اسمی	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	حداکثر	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
دی سی	حداکثر = اندازه اسمی	3.6	4.5	5.5	6	7	8	10	11	12.5	15
دی سی	دقیقه	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
تعداد دندان ها	دقیقه	9	9	9	9	10	11	11	12	14	14
در هر 1000 واحد بر کیلوگرم		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
برای قطر نخ اسمی		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

اندازه		10.5	13	15	17	19	21	23	25	28	31
d	حداقل = اندازه اسمی	10.5	13	15	17	19	21	23	25	28	31
d	حداکثر	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	حداکثر = اندازه اسمی	18	20.5	24	26	30	33	36	38	44	48
de	دقیقه	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
تعداد دندان ها	دقیقه	16	16	18	18	18	20	20	20	22	22
در هر 1000 واحد بر کیلوگرم		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
برای قطر نخ اسمی		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
