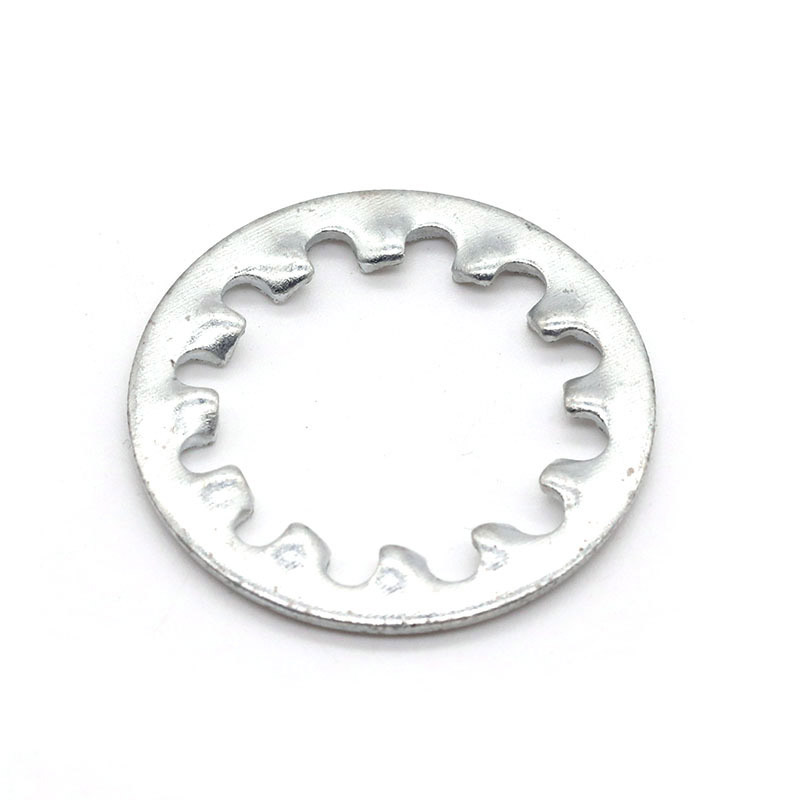

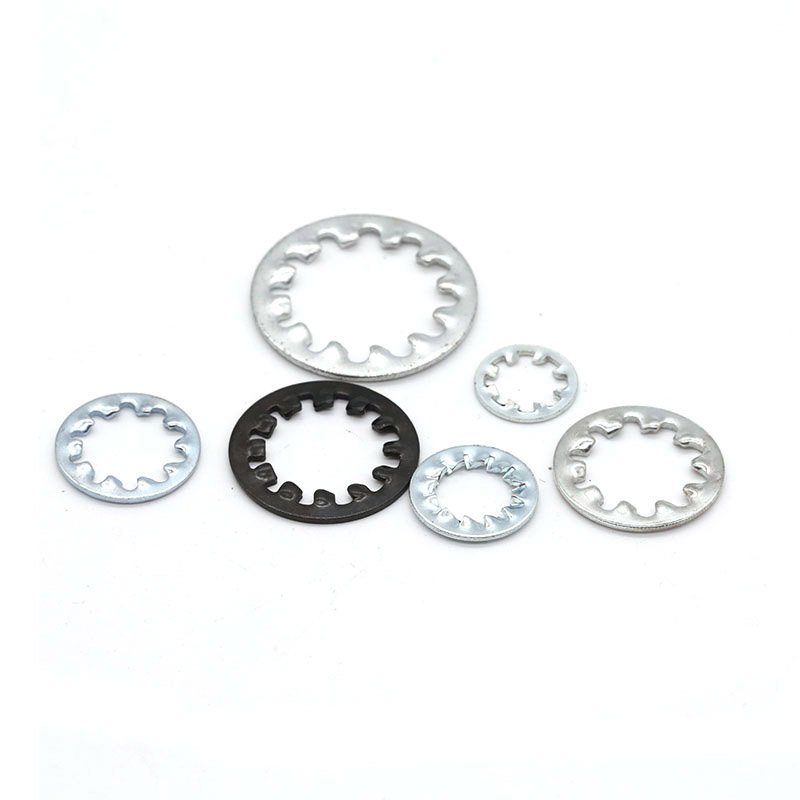

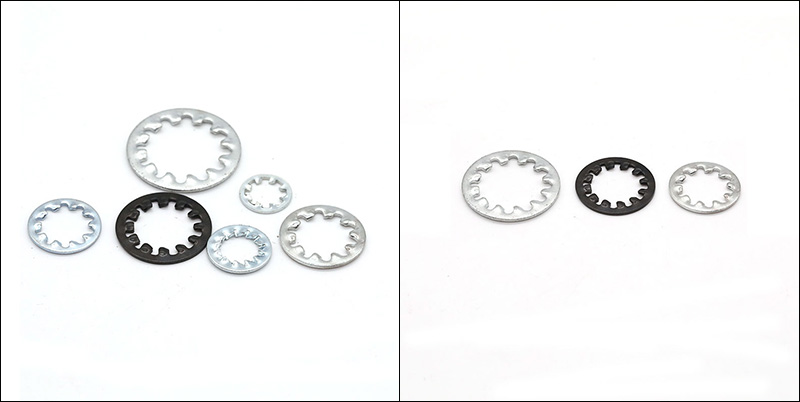

واشر قفل با دندان داخلی

واشرهای قفلی با دندان داخلی عمدتاً به نوع استاندارد (نوع AW) و نوع سنگین (نوع IOW) تقسیم می شوند. تفاوت اصلی بین آنها در عمق و استحکام شکل چرخ دنده نهفته است.

(1) AW را تایپ کنید

ویژگی اصلی: اتخاذ یک طراحی دنده داخلی فشرده تر برای توزیع بار

اصل قفل: با افزایش تعداد نقاط تماس در طول نیش، از اصطکاک برای جلوگیری از شل شدن استفاده می شود.

مواد ترجیحی: فولاد کربن معمولی یا فولاد ضد زنگ اقتصادی (مانند SUS304)

ظرفیت تحمل بار: مناسب برای بار متوسط ​​و کم، تثبیت سبک وزن

هزینه: نوع اقتصادی

کاربرد معمولی: واشرهای قفل نوع AW با دندان داخلی برای مدارهای الکترونیکی، بردهای PCB، لوازم خانگی، تابلوهای ابزار و سایر دستگاه های دارای بار سبک مناسب هستند.

(2) IOW را تایپ کنید

ویژگی اصلی: دندان‌ها عمیق‌تر، تیزتر و ضخیم‌تر هستند و نیروی گاز گرفتن بیشتری دارند.

اصل قفل کردن: با استفاده از نوک دندان برای "گرفتن و گاز گرفتن" سطح فلز، نیروی قفل مکانیکی ایجاد می شود.

جنس: ساخته شده از فولاد فنر 65Mn، سختی HRC 39-50

عملکرد بار: مناسب برای محیط های کاری با بار سنگین و لرزش شدید

ویژگی هزینه: ارزش عالی برای عملکرد قابل اعتماد

کاربرد: واشرهای قفل IOW با دندان داخلی برای قطعات سنگین ایده آل هستند. به طور گسترده در شاسی و موتورهای خودرو، ماشین آلات صنعتی و تجهیزات بالابر ساختمانی استفاده می شود.

به عبارت ساده، انتخاب بین AW استاندارد و IOW سنگین عمدتاً به فشار کاری روی پیچ‌ها مربوط می‌شود. برای مصارف بار سبک مانند وسایل الکترونیکی و لوازم خانگی، نوع AW معمولی کافی است و مقرون به صرفه‌تر است.

برای موقعیت‌هایی که لرزش یا ضربه قوی دارند، مانند ماشین‌ها و ماشین‌های صنعتی بزرگ، از نوع سنگین IOW استفاده کنید تا اتصالات پیچ را محکم نگه دارید.

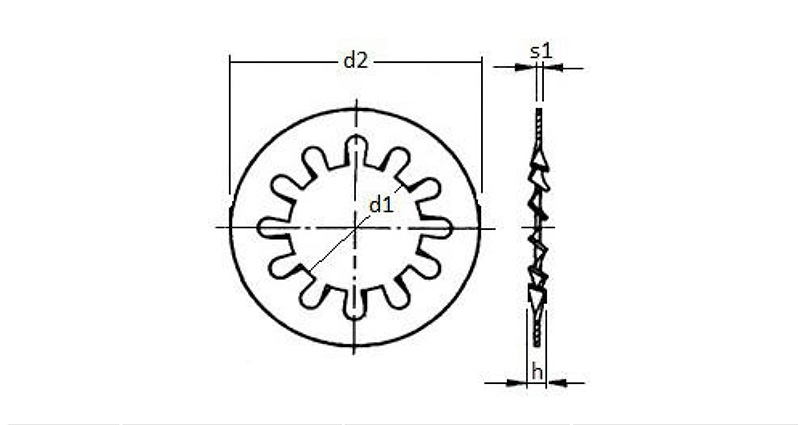

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
اطلاعات و نقشه های ارائه شده فقط مرجع هستند

شاید بخواهید بدانید

（1）برای نصب موتور خودرو از کدام سبک استفاده کنم؟

پیشنهاد می کنیم با واشرهای داخلی قفل دندان IOW بروید. آنها در جلوگیری از شل شدن پیچ ها عالی عمل می کنند.

（2）آیا نسخه های فولادی ضد زنگ برای هر دو سبک دارید؟

مطمئنا هر دو نوع AW و IOW را می توان در فولاد ضد زنگ مانند A2/304 و A4/316 عرضه کرد.

(3) تفاوت سختی بین انواع IOW و AW چیست؟

واشرهای استاندارد فولاد کربنی AW معمولاً دارای سختی HRC 35-45 هستند. نسخه فولاد کربنی سنگین IOW سخت‌تر است و سختی آن معمولاً از HRC 42 تا 50 است.
