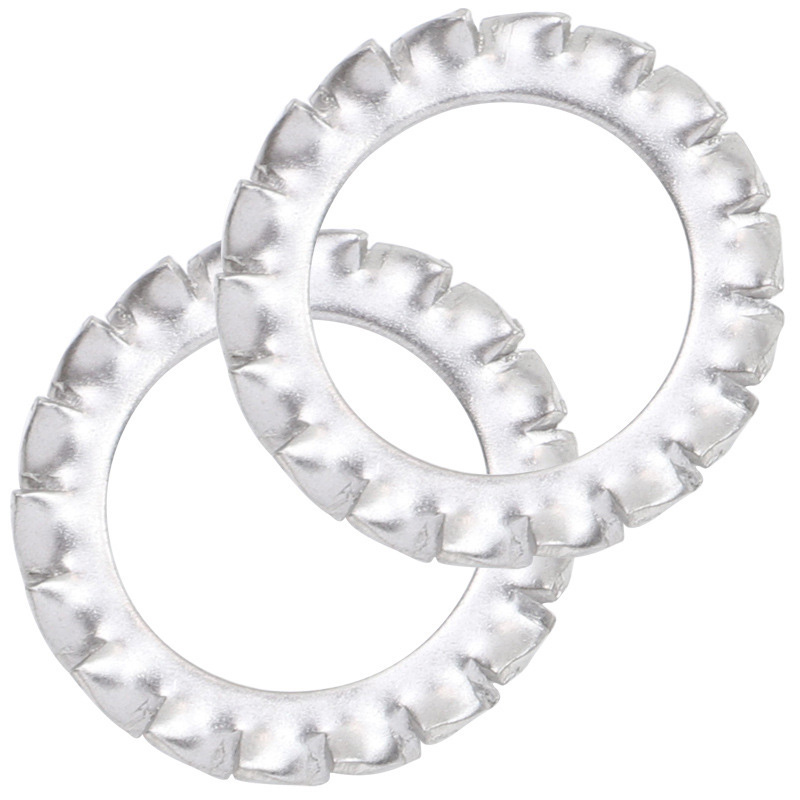

M3 دندانه های خارجی قفل واشر

واشرهای قفل دندانه های خارجی M3 تولید شده توسط کارخانه Xiaoguo® قابلیت استفاده مجدد خوبی دارند. اگر بعد از استفاده، دندانه های بیرونی واشرها کمی ساییده شده باشند، بسته به شرایط می توان از آنها در مکان های غیر بحرانی استفاده مجدد کرد.

ارسال استعلام

توضیحات محصول

اگرچه واشر قفل دندانه ای خارجی M3 از نظر اندازه کوچک است، اما کاربردهای گسترده ای دارد. با ساختار فشرده، نیروی قفل قابل اعتماد و رسانایی، نقش مهمی در بسیاری از زمینه ها ایفا می کند.

(1) روبات ها، ماشین آلات دقیق

بستن پیچ برای تجهیزات با دقت و لرزش بالا مانند اتصالات ربات صنعتی، براکت های موتور و ماژول های خطی

(2) لوازم الکترونیکی مصرفی

قاب تلفن‌های همراه، پایه‌های موتور پهپادها، سازه‌های پشتیبانی دستگاه‌های VR/AR، ساختارهای داخلی کنترلرهای بازی و غیره، همه این نقاط اتصال با استحکام بالا و مینیاتوری شده است.

(3) صنعت انرژی های نو

دندانه‌های خارجی M3 واشرهای قفل در سناریوهای کلیدی در ایستگاه‌های شارژ، مانند ماژول‌های الکتریکی، ماژول‌های بسته باتری ذخیره‌سازی انرژی و اینورترهای فتوولتائیک، که در آنها مقاومت در برابر خوردگی و مقاومت در برابر لرزش مورد نیاز است، استفاده می‌شود.

（4）مبلمان و لوازم اداری

اقدامات ضد شل شدن برای اتصال بین پایه و تکیه گاه صندلی های اداری، قفسه های فلزی، کابینت های نمایش، وسایل روشنایی و غیره در طول فرآیندهای جداسازی و مونتاژ

(5) تجهیزات نوری و عکاسی

مکانیسم‌های تنظیم داخلی، تکیه‌گاه‌های لنز، بست‌های شیب‌دار و غیره ابزارهای دقیق نیاز به اتصالات با اندازه کوچک و با استحکام بالا دارند.

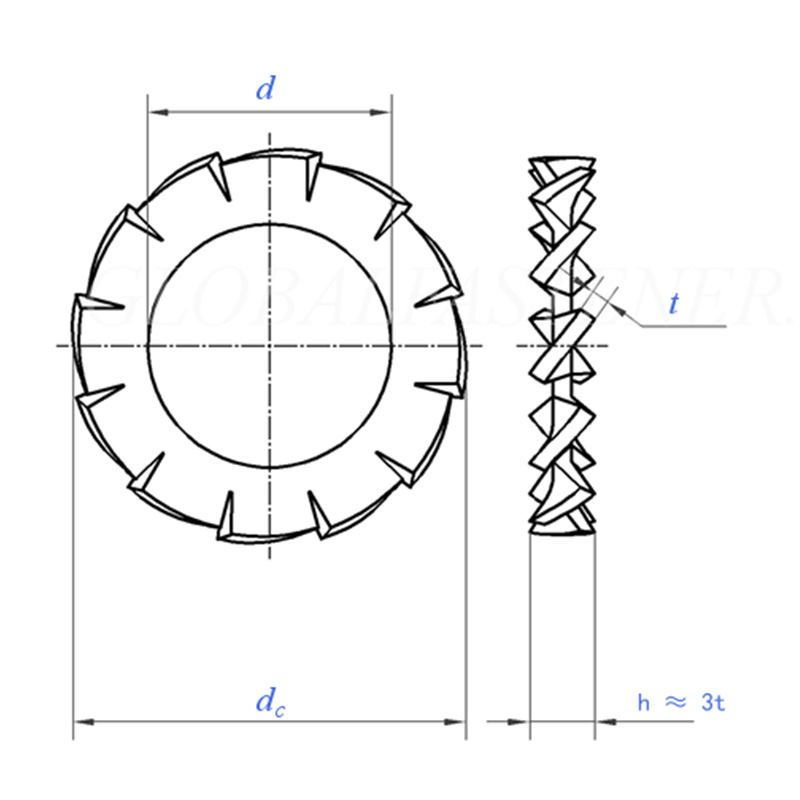

M3 External serrations Lock Washers

اندازه		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	حداقل = اندازه اسمی	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	حداکثر	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
دی سی	حداکثر = اندازه اسمی	3.6	4.5	5.5	6	7	8	10	11	12.5	15
دی سی	دقیقه	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
تعداد دندان ها	دقیقه	9	9	9	9	10	11	11	12	14	14
در هر 1000 واحد بر کیلوگرم		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
برای قطر نخ اسمی		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

اندازه		10.5	13	15	17	19	21	23	25	28	31
d	حداقل = اندازه اسمی	10.5	13	15	17	19	21	23	25	28	31
d	حداکثر	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	حداکثر = اندازه اسمی	18	20.5	24	26	30	33	36	38	44	48
de	دقیقه	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
تعداد دندان ها	دقیقه	16	16	18	18	18	20	20	20	22	22
در هر 1000 واحد بر کیلوگرم		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
برای قطر نخ اسمی		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

نقاط قوت اصلی

واشر قفل دندانه های خارجی M3 به دلیل چندین ویژگی قوی که دارد می تواند در بسیاری از سناریوها استفاده شود.

（1）ضد لرزش و ضد شل شدن

واشر قفل دندانه دار خارجی M3 ابزاری حرفه ای برای مقاومت در برابر لرزش است. ساختار دندان خارجی آن به طور خاص برای "جلوگیری از شل شدن بست ها در یک محیط لرزان" طراحی شده است، به ویژه در تجهیزات با بارهای دینامیکی و حرکت مداوم.

(2) زمین الکتریکی

دندان های تیز به راحتی می توانند به لایه اکسید یا پوشش روی سطح فلز نفوذ کنند و یک مسیر الکتریکی پایدار ایجاد کنند.

(3) سازگار با فضا

برای فضای داخلی تجهیزات دقیق، واشرهای قفل دندانه‌ای خارجی M3 را می‌توان مستقیماً در زیر سر بست نصب کرد و تقریباً هیچ فضای اضافی را اشغال نمی‌کند.

（4）گزینه های مواد در دسترس هستند

افراد می توانند مواد مختلفی را بر اساس محیط کاربردی خاص انتخاب کنند. فولاد فنری استحکام بالایی دارد و فولاد ضد زنگ در برابر زنگ زدگی مقاوم است و برای سناریوهای مختلف مناسب است.

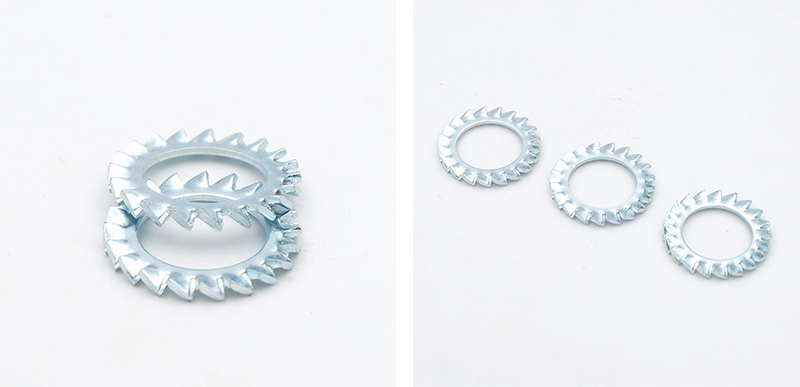

M3 External serrations Lock Washers
