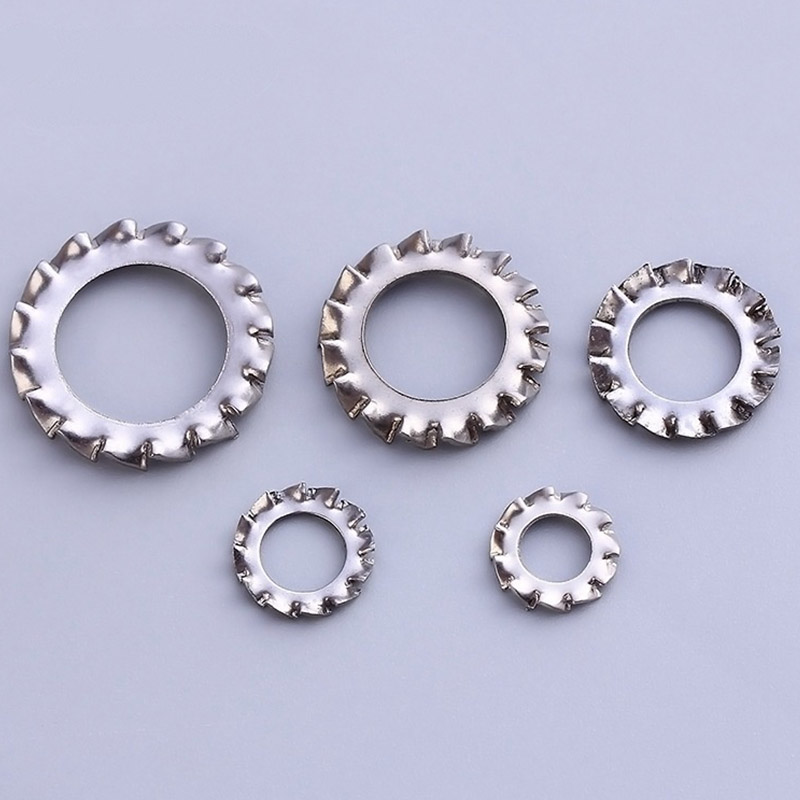

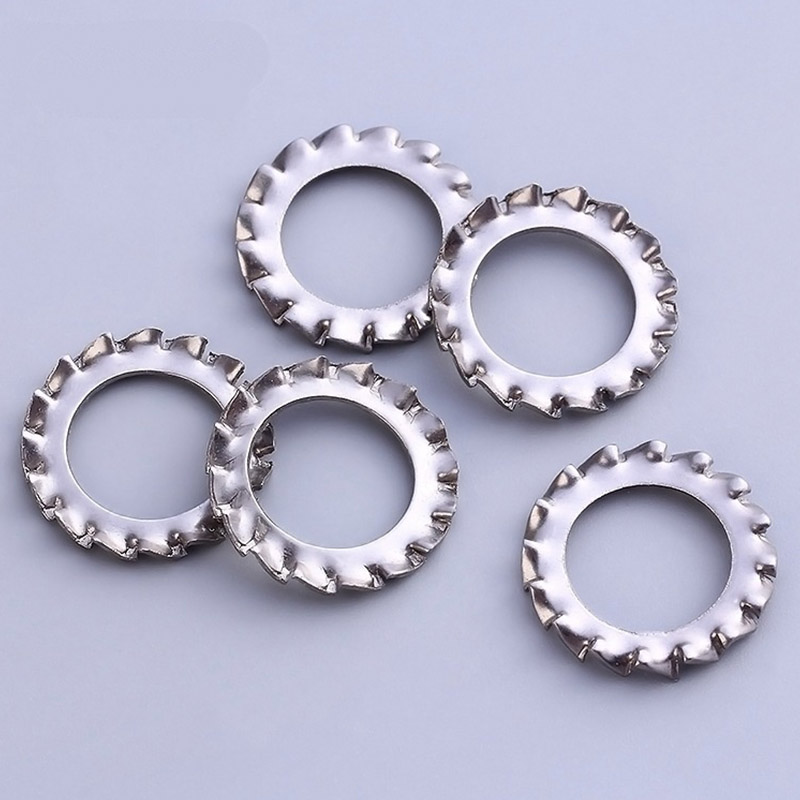

واشر قفل دندانه دار خارجی M6

واشر قفل دندانه دار خارجی M6 تولید شده توسط کارخانه Xiaoguo® بسیار مقرون به صرفه است. با قیمت واحد نسبتاً پایین، آنها می توانند عملکرد ضد شل شدن قابل اعتمادی را ارائه دهند و به ویژه برای کارهای مونتاژ در مقیاس بزرگ مناسب هستند.

ارسال استعلام

توضیحات محصول

هنگام نصب و استفاده از واشر قفل دندانه دار خارجی M6 به نکات زیر توجه ویژه ای می طلبد.

(1) یک بار مصرف

پس از برداشتن واشر قفل دندانه دار خارجی M6، اگر دندان ها به طور دائم تغییر شکل داده باشند، نمی توان از آنها استفاده مجدد کرد. در غیر این صورت، آنها قادر به ارائه عملکرد ضد شل شدن نخواهند بود.

（2）برای مواد نرم مناسب نیست

دندان ها ممکن است عمیقاً به صفحات آلومینیومی، پلاستیکی و فولادی نازک گاز بزنند که ممکن است باعث فرورفتگی یا ترک شود. توصیه می شود برای بافر کردن، یک واشر تخت زیر واشر قفل دندانه دار خارجی M6 اضافه کنید.

(3) به پوشش سطح توجه کنید

اگر رنگ یا لایه آبکاری روی سطح قطعه کار وجود داشته باشد، دندان ها ممکن است به روکش نفوذ کرده و آثاری از خود به جای بگذارند. وقتی الزاماتی برای ظاهر وجود دارد، با دقت انتخاب کنید.

(4) سعی کنید تا حد امکان از بست های بزرگ استفاده کنید.

واشر دندان خارجی برای پیچ و مهره هایی با سرهای بزرگتر مانند سرهای شش ضلعی، سرهای گرد و سرهای صاف مناسب است. برای پیچ های سر کوچک، یک واشر داخلی دندان باید انتخاب شود.

(5) کنترل گشتاور

سفت شدن بیش از حد ممکن است باعث شود دندان ها کاملاً صاف شوند و خاصیت ارتجاعی خود را از دست بدهند. گشتاور ناکافی از تناسب مناسب جلوگیری می کند. بنابراین، ضروری است که به شدت مطابق با مقادیر توصیه شده عمل کنید.

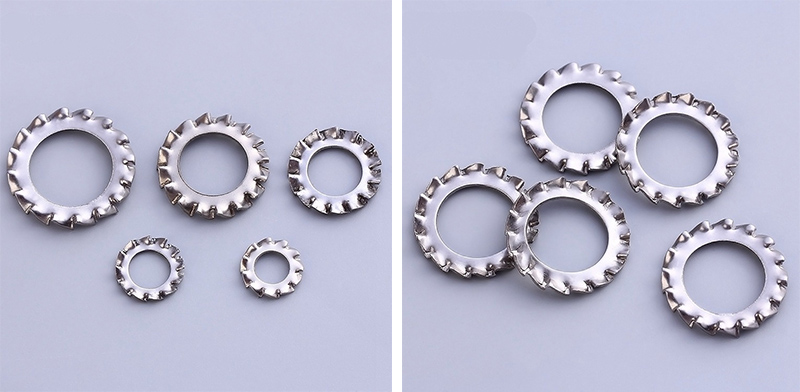

M6 Outer Serrated Lock Washer

خطاهای رایج و راه حل ها

(1) پس از سفت شدن، لبه بیرونی واشر قفل دندانه دار خارجی M6 بالا می رود.

علل احتمالی: واشر در جهت اشتباه نصب شده است.

راه حل: آن را بردارید و دوباره آن را طوری نصب کنید که سطح دندان رو به بست باشد.

（2）پیچ ها همچنان در حال شل شدن هستند.

علل احتمالی: گشتاور ناکافی / استفاده مجدد از واشر

راه حل: مقدار گشتاور را بررسی کنید. /اگر جدا شده و دوباره مونتاژ شده است، واشر جدید را تعویض کنید.

(3) مقاومت زمین بسیار زیاد است.

علل احتمالی: دندان ها از روکش سوراخ نشده اند.

راه حل: سطح تماس را تمیز کنید یا پوشش را کمی خراش دهید و سپس دوباره سفت کنید.

(4) سطح قطعه کار به شدت خراشیده شده است.

علل احتمالی: واشر قفل دندانه دار خارجی M6 مستقیماً روی سطح نرم فشار داده می شود.

راه حل: یک واشر صاف زیر واشر اضافه کنید یا آن را با یک واشر داخلی دندان جایگزین کنید.

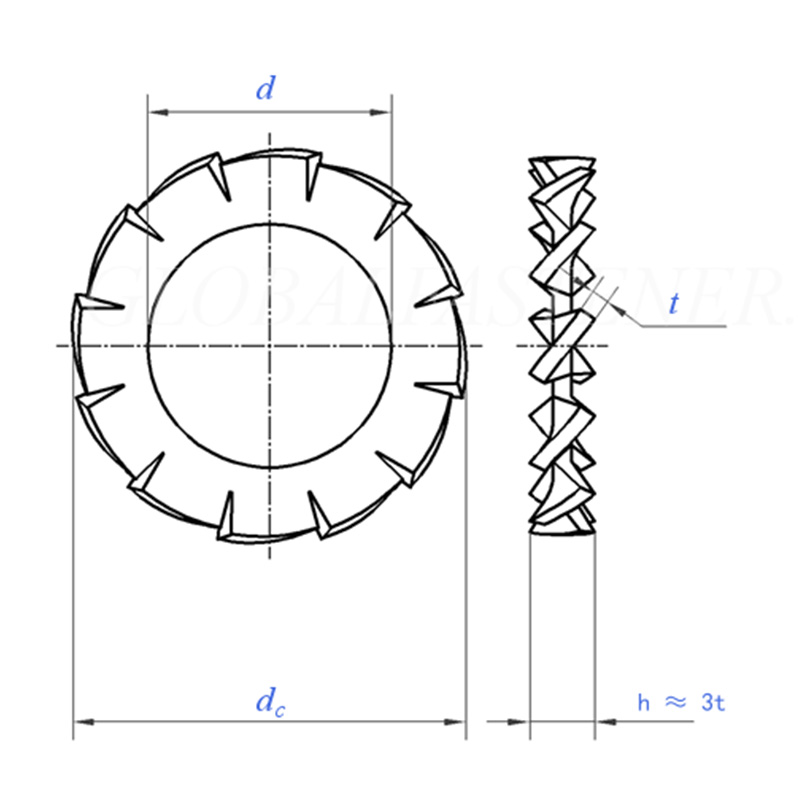

M6 Outer Serrated Lock Washer

اندازه		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	حداقل = اندازه اسمی	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	حداکثر	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
دی سی	حداکثر = اندازه اسمی	3.6	4.5	5.5	6	7	8	10	11	12.5	15
دی سی	دقیقه	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
تعداد دندان ها	دقیقه	9	9	9	9	10	11	11	12	14	14
در هر 1000 واحد بر کیلوگرم		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
برای قطر نخ اسمی		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

اندازه		10.5	13	15	17	19	21	23	25	28	31
d	حداقل = اندازه اسمی	10.5	13	15	17	19	21	23	25	28	31
d	حداکثر	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	حداکثر = اندازه اسمی	18	20.5	24	26	30	33	36	38	44	48
de	دقیقه	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
تعداد دندان ها	دقیقه	16	16	18	18	18	20	20	20	22	22
در هر 1000 واحد بر کیلوگرم		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
برای قطر نخ اسمی		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
