واشر قفل دندانه دار بیرونی

واشر قفل دندانه دار بیرونی تولید شده توسط کارخانه Xiaoguo® دارای مقاومت عالی در برابر ضربه و عملکرد ضد شل شدن است. هنگام استفاده، دندانه های خارجی در سر پیچ و سطح قطعه کار قرار می گیرند و در نتیجه از شل شدن پیچ جلوگیری می کنند.

ارسال استعلام

توضیحات محصول

واشر قفل دندانه دار خارجی واشرهای ضد شل شدن با دندانه هایی در اطراف لبه بیرونی هستند. دندان ها به صورت شعاعی از دایره بیرونی واشر بیرون می آیند.

هنگامی که پیچ و مهره ها را سفت می کنید، این دندانه های بیرونی به سطح قطعه می چسبند. اصطکاک را افزایش می دهد و یک قفل مکانیکی تشکیل می دهد، بنابراین بست به راحتی شل نمی شود.

در مقایسه با واشرهای داخلی قفل دندان، سبک دندان خارجی برای قطعات با اندازه بیرونی بزرگتر مناسب تر است. فشار را به طور یکنواخت پخش می کند و اثر قفل شدن ثابتی را ارائه می دهد. واشر داخلی دندان عمدتاً در زیر سر پیچ های کوچکتر استفاده می شود، در حالی که واشر قفل دندانه دار خارجی عمدتاً در زیر مهره ها یا برای اتصال دهنده هایی با سرهای بزرگتر استفاده می شود.

اصل کار

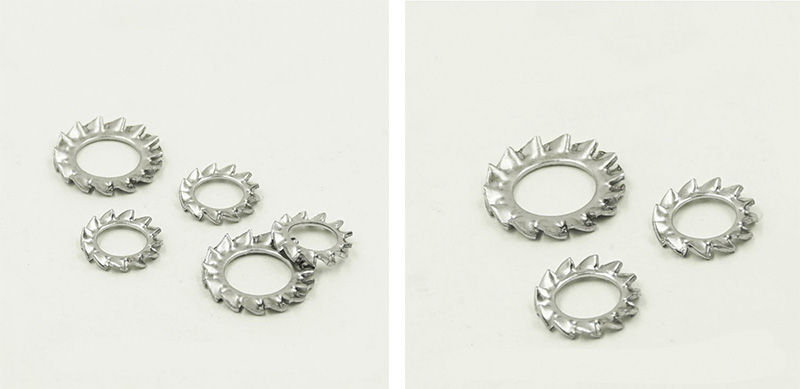

Outer Serrated Lock Washer

اصل کار واشر قفل دندانه دار بیرونی در واقع بسیار ساده است. عمدتاً بر دو چیز متکی است:

(1) دندان ها درست در سطح تماس فرو می روند.

این نوع واشر دارای دایره ای از دندانه های تیز در لبه بیرونی خود است. هنگامی که پیچ و مهره ها را سفت می کنید، دندان ها به دو سطح لمسی فشرده می شوند: پایین سر پیچ یا مهره و سطح قسمت نصب شده.

پس از فرورفتن دندان ها، مانند حلقه ای از خارها در زیر بست عمل می کند. اگر پیچ به طور طبیعی شروع به شل شدن کند، این دندانه ها آن را محکم نگه می دارند و از چرخش آن جلوگیری می کنند.

(2) خود واشر خاصیت ارتجاعی ایجاد می کند.

واشر قفل دندانه دار بیرونی کاملاً صاف نیست. به خودی خود دارای درجه خاصی از کشش است. پس از سفت شدن، صاف می شود، اما ماده همیشه می خواهد به شکل اولیه خود بازگردد، بنابراین به طور مداوم نیرویی رو به بالا وارد می کند. این نیرو اصطکاک بین رزوه ها را افزایش می دهد و باعث می شود پیچ کمتر شل شود.

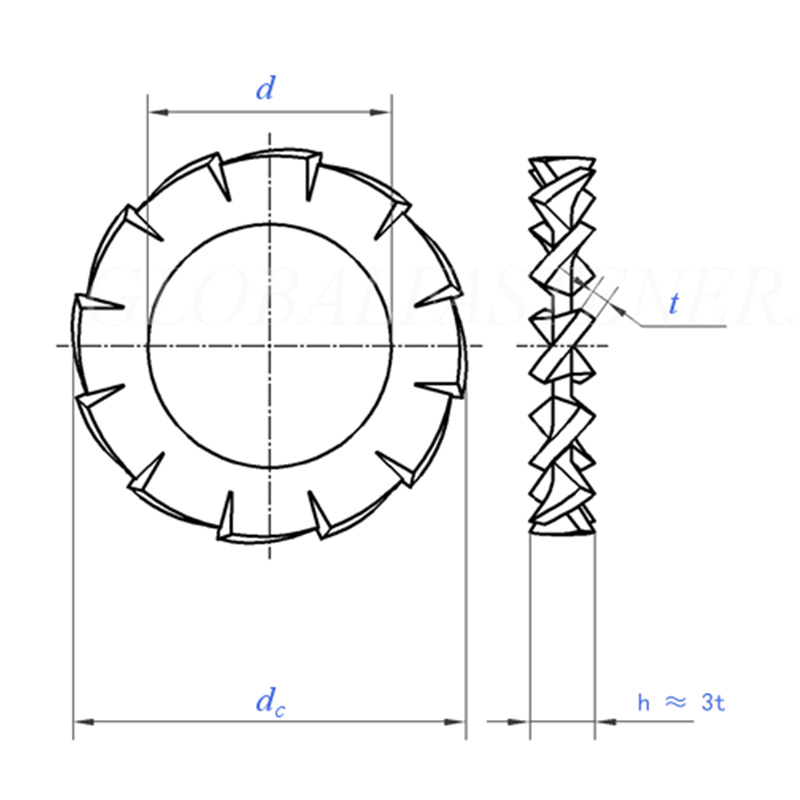

Outer Serrated Lock Washer

اندازه		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	حداقل = اندازه اسمی	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	حداکثر	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
دی سی	حداکثر = اندازه اسمی	3.6	4.5	5.5	6	7	8	10	11	12.5	15
دی سی	دقیقه	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
تعداد دندان ها	دقیقه	9	9	9	9	10	11	11	12	14	14
در هر 1000 واحد بر کیلوگرم		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
برای قطر نخ اسمی		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

اندازه		10.5	13	15	17	19	21	23	25	28	31
d	حداقل = اندازه اسمی	10.5	13	15	17	19	21	23	25	28	31
d	حداکثر	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	حداکثر = اندازه اسمی	18	20.5	24	26	30	33	36	38	44	48
de	دقیقه	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
تعداد دندان ها	دقیقه	16	16	18	18	18	20	20	20	22	22
در هر 1000 واحد بر کیلوگرم		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
برای قطر نخ اسمی		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(1) تفاوت بین واشر قفل دندانه دار خارجی و واشر قفل داخلی دندان چیست؟

نسخه دندان خارجی: دندان ها روی دایره بیرونی چیده شده اند، با بست هایی با سرهای نسبتا بزرگ مناسب است.

نسخه داخلی دندان: دندان ها روی دایره داخلی قرار دارند، با لبه بیرونی صاف و ساده. این سبک با پیچ هایی با سرهای کوچک کاملا مطابقت دارد.

(2) آیا نمونه هایی را برای آزمایش ارائه می دهید؟

بله. نمونه موجودی در اندازه استاندارد رایگان است (هزینه حمل و نقل بر عهده مشتری است) و زمان تحویل 2 تا 5 روز است.

(3) MOQ و زمان تحویل برای سفارش انبوه چیست؟

برای مشخصات استاندارد، MOQ به طور کلی 1000 - 5000 قطعه در هر مشخصات است. زمان تحویل تقریباً 15 تا 25 روز است. پوشش فولاد ضد زنگ یا داکرومت ممکن است کمی بیشتر طول بکشد.
