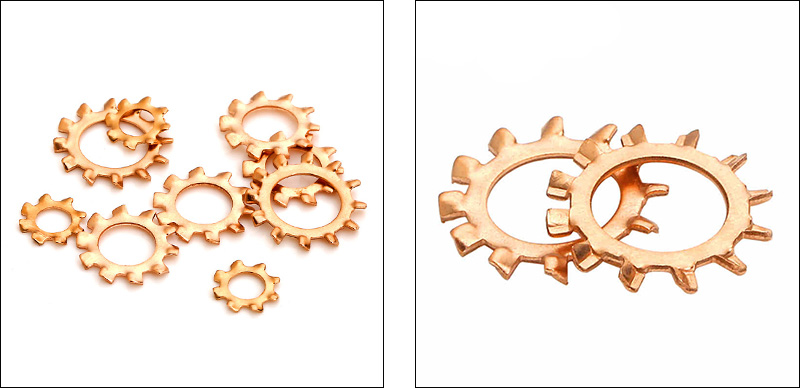

واشرهای قفلی دندانه دار بیرونی

واشرهای قفل دندانه دار خارجی Xiaoguo® را خریداری کنید که برای اتصال دهنده های اندازه بزرگ بسیار مناسب هستند. دندانه های بیرونی واشرها در صورت استفاده با بست های بزرگ، ناحیه قفل بزرگتری را ایجاد می کنند و در نتیجه اثر قابل اعتمادتری دارند.

ارسال استعلام

توضیحات محصول

انواع واشرهای قفل دندانه دار خارجی عمدتا بر اساس جنبه هایی مانند ساختار شکل دندان، استحکام باربری و عملکردهای خاص طبقه بندی می شوند.

（1）DIN 6798

استاندارد DIN 6798 پرکاربردترین مشخصات برای واشرهای قفل دندانه دار خارجی است و عمدتاً از سه شکل تشکیل شده است:

① حلقه قفل دندانه دار خارجی

دندان ها روی حلقه بیرونی قرار دارند و به صورت روی هم قرار گرفته اند و بیشترین ناحیه تماس را ایجاد می کنند.

②حلقه قفل دندانه دار داخلی

دندانه ها روی حلقه داخلی قرار دارند و برای پیچ های سر کوچک مناسب هستند.

③ حلقه قفل آجدار مخروطی

ساختار مخروطی، زاویه 90 درجه متقابل

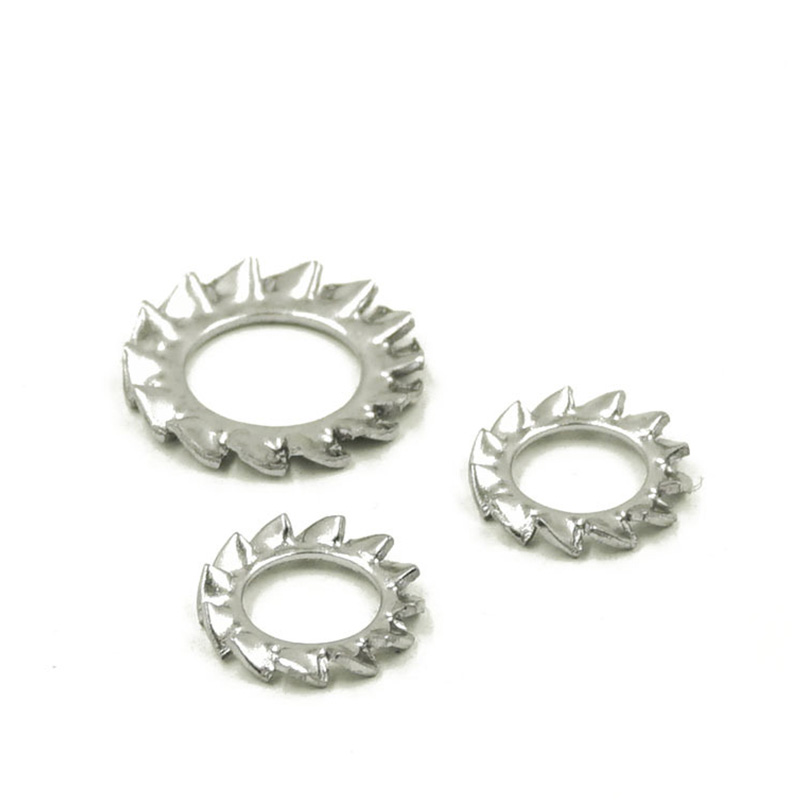

Outer Serrated Toothed Lock Washers

(2) BW در مقابل EOW

با توجه به طبقه بندی قدرت بار، واشرهای قفل دندانه دار خارجی به دو نوع استاندارد و نوع سنگین تقسیم می شوند.

① نوع استاندارد BW

این دارای عمق دندان منظم، مناسب برای مصارف صنعتی معمولی و کار مونتاژ معمولی است. کاربردهای رایج: کالاهای الکترونیکی، ماشین آلات عمومی، تجهیزات اتوماسیون.

② نوع وظیفه سنگین EOW

این دستگاه دارای دندانه‌های عمیق‌تر و عملکرد ضد لق شدن بهتر است، مناسب مکان‌هایی با ارتعاشات سنگین و بارهای سنگین. کاربردهای رایج: قطعات خودرو، ماشین‌آلات با لرزش بالا، پروژه‌های ساختمانی و سازه‌های فولادی.

(3) عملکرد ویژه

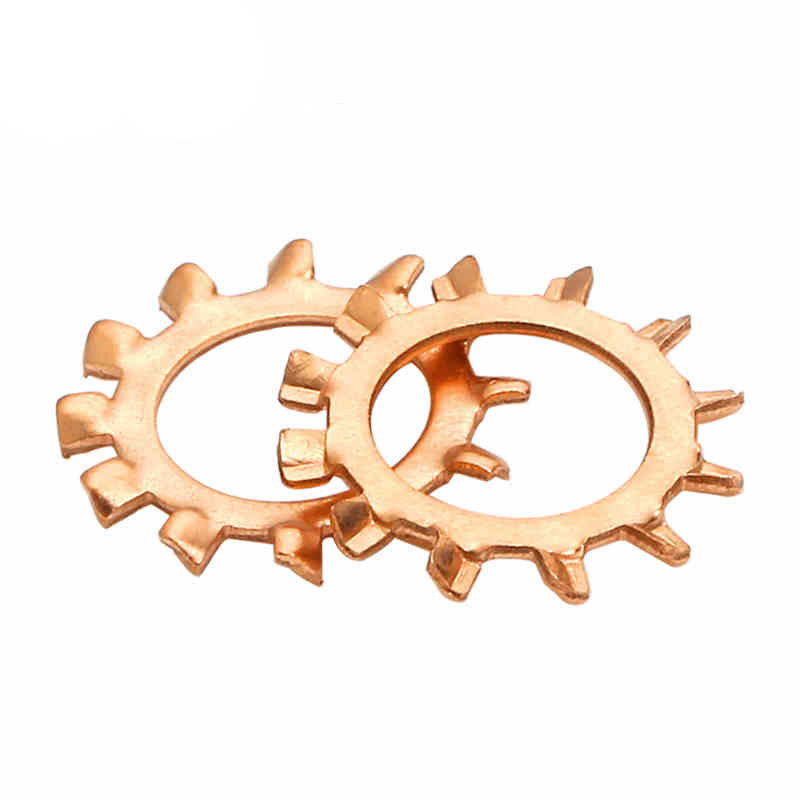

① EOW همپوشانی

یک ساختار دندانی روی هم قرار گرفته خاص، که مخصوص کاربردهایی با گشتاور نسبتا ضعیف طراحی شده است. در مقایسه با نوع معمولی دندان خارجی، برای سطوح نگهدارنده ناهموار مناسب است، سطح تماس بیشتری دارد و برای توزیع بار مناسب است.

②باند بزرگ/باریک

با توجه به نیازهای فضاهای کاربردی مختلف، (RDEFL/RDIFL) و (RDIFS) برای برآوردن نیازهای مختلف منطقه تماس ارائه می‌شوند.

③ واشر دو دندانه RDD

هر دو سطح داخلی و خارجی دندانه دار هستند، که برای کاربردهایی که به نیازهای ضد شل شدن بالاتر نیاز دارند، مناسب هستند.

سوالات متداول

(1) آیا واشرهای قفلی دندانه دار بیرونی در برابر لرزش زیاد موثر هستند؟

بله، واشر دندان خارجی برای محیط های با لرزش زیاد مناسب تر از واشر دندان داخلی است، زیرا سطح تماس بیشتری بین دندان ها و درگیری عمیق تری دارد.

(2) آیا دندان به مواد نرمی مانند آلومینیوم یا پلاستیک آسیب می رساند؟

درست است. دندان‌های تیز در مواد نرم‌تری فرو می‌روند و فرورفتگی یا حتی ترک بر جای می‌گذارند. برای قطعات آلومینیومی، می‌توانید یک واشر صاف بین واشر قفل و قطعه کار قرار دهید تا نقش بافری داشته باشد. در مورد قطعات پلاستیکی، مستقیماً از واشر دندان خارجی استفاده نکنید. بهتر است از واشرهای داخلی دندان استفاده کنید یا به جای آن از واشر تخت بزرگتر استفاده کنید.

(3) سختی معمولی واشرهای قفلی دندانه دار بیرونی فولادی فنری چقدر است؟

پس از عملیات حرارتی، سختی معمولا HRC 40-50 (تقریباً 400-530 HV) است.

Outer Serrated Toothed Lock Washers

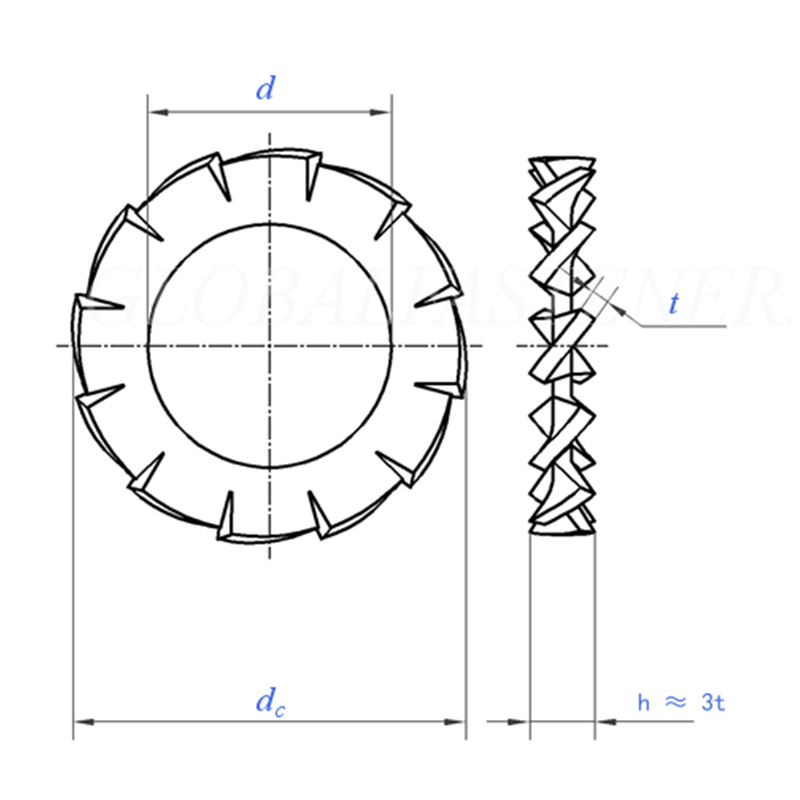

اندازه		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	حداقل = اندازه اسمی	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	حداکثر	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
دی سی	حداکثر = اندازه اسمی	3.6	4.5	5.5	6	7	8	10	11	12.5	15
دی سی	دقیقه	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
تعداد دندان ها	دقیقه	9	9	9	9	10	11	11	12	14	14
در هر 1000 واحد بر کیلوگرم		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
برای قطر نخ اسمی		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

اندازه		10.5	13	15	17	19	21	23	25	28	31
d	حداقل = اندازه اسمی	10.5	13	15	17	19	21	23	25	28	31
d	حداکثر	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	حداکثر = اندازه اسمی	18	20.5	24	26	30	33	36	38	44	48
de	دقیقه	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
تعداد دندان ها	دقیقه	16	16	18	18	18	20	20	20	22	22
در هر 1000 واحد بر کیلوگرم		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
برای قطر نخ اسمی		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
