پیچ سرمربی گرد

فولاد آلیاژی که تحت عملیات حرارتی قرار گرفته است انتخاب می شود. پیچ کوچ سر گرد عمده فروشی Xiaoguo® دارای درجه عملکرد 10.9 و استحکام کششی نهایی بیش از 1000 مگاپاسکال است. برای ماشین آلات سنگین، پل ها و سازه های پر بار مناسب است.

ارسال استعلام

توضیحات محصول

پیچ سر گرد Coach Bolt (نوعی پیچ کالسکه) و Carriage Bolt متعلق به یک دسته محصول هستند. تفاوت اصلی در نام های منطقه نهفته است: در آمریکای شمالی معمولاً به آن پیچ و مهره کالسکه می گویند، در حالی که در کشورهای مشترک المنافع (مانند انگلستان، استرالیا و نیوزلند) اصطلاح پیچ و مهره کالسکه سر گرد بیشتر استفاده می شود. این یک اتصال دهنده با سر نیمه کروی (سر گرد) و ساختار مربع ضد شل شدن در پایین گردن است که به طور خاص برای نصب یک طرفه طراحی شده است.

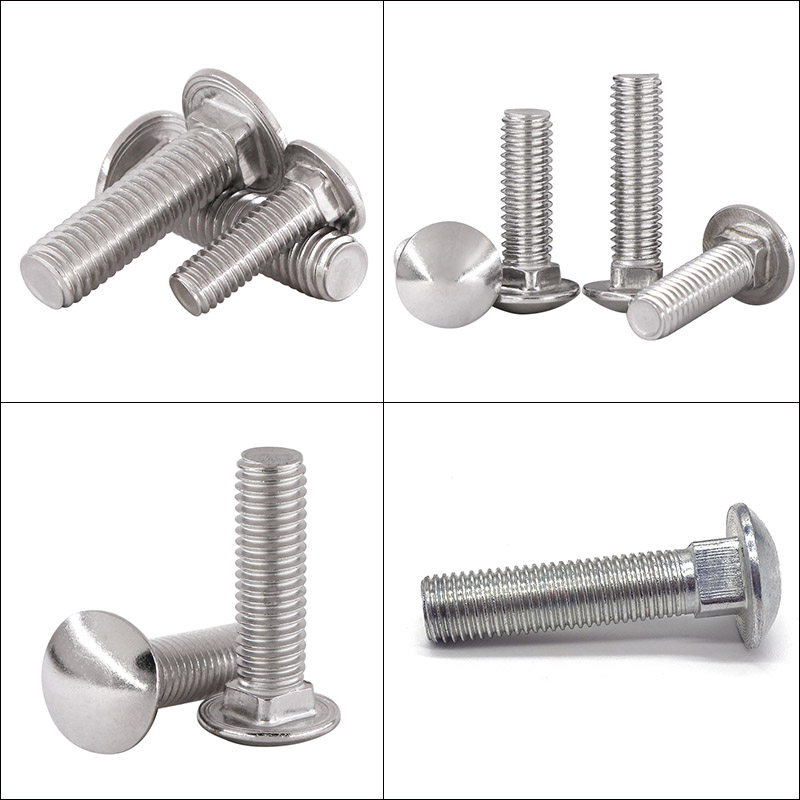

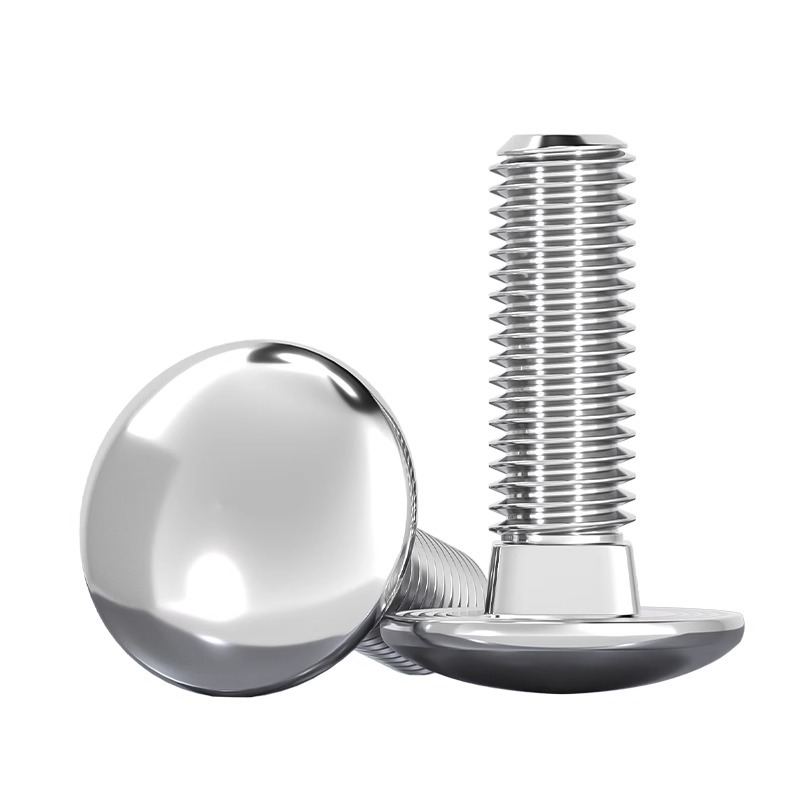

Round Head Coach Bolt

ویژگی های ساختاری

طراحی ساختاری پیچ کوچ سر گرد حول هدف اصلی "نصب یک طرفه و ضد واژگونی خودکار" متمرکز شده است و عمدتاً از چهار بخش کاربردی زیر تشکیل شده است:

(1) سر

شکل: نیمکره (سر گرد) یا سر گرد با بالای سطح صاف. سطح صاف و بدون هیچ گونه رابط ابزار مانند شکاف های شش ضلعی، مربعی یا متقاطع است.

کارکرد و هدف:

مساحت زیادی از سطح باربر را فراهم کنید

زیبایی شناسی و امنیت

طراحی صاف و گرد

（2）گردن (گردن) - مهم ترین ساختار ضد لغزش

شکل: دقیقاً در زیر سر قرار دارد، مربع (مربع) یا مربع آجدار (مربع آجدار) است.

کارکرد و هدف:

عملکرد مکانیکی ضد چرخش

بدون نیاز به ابزار کمکی

موقعیت یابی دقیق

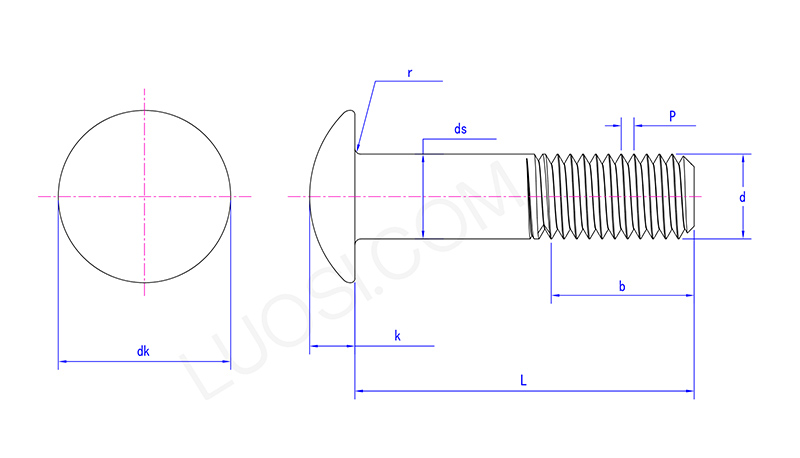

Round Head Coach Bolt

دوشنبه	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
حداکثر dk	11.3	13.5	18	22.5	27	36	45	54
dk دقیقه	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds max	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
دسی دقیقه	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
حداکثر k	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k دقیقه	2.5	3	4	5	6	8	10	12
حداکثر r	0.5	0.5	0.5	0.5	1	1	1	1.5

（3）بخش شفت (بخش ساقه / بدون نخ)

شکل: در بین گردن و نخ ها قرار گرفته و یک محور استوانه ای صاف با سطح صاف و بدون نخ است.

طول: با کم کردن طول رزوه b از کل طول L پیچ محاسبه می شود. مشخصات مختلف دارای نسبت های استاندارد هستند.

کارکرد و هدف:

تحمل بار برشی

موقعیت یابی دقیق

اجتناب از اعمال نیرو بر روی نخ ها

(4) بخش نخ دار

شکل: در انتهای پیچ کوچ سر گرد، یک رزوه درشت متریک استاندارد (ISO) یا یک رزوه استاندارد UNC آمریکایی است.

طول (ب):

استاندارد تصریح می کند: وقتی L ≤ 125mm، b ≈ 2d + 6mm (d قطر اسمی است). وقتی L> 125 میلی متر، b ≈ 2d + 12 میلی متر.

طول نخ محصول واقعی را می توان با توجه به نیاز مشتری افزایش داد (رشته کامل سفارشی).

کارکرد و هدف:

با همکاری مهره نیروی گیره ایجاد کنید

نیروی پیش بارگذاری را تنظیم کنید

مقایسه ساختاری

مزیت پیچ کوچ سر گرد در ساختار منحصر به فرد آن نهفته است. بنابراین، در مقایسه با سایر انواع پیچ و مهره، چه تفاوت هایی با هم دارند؟ لطفا به جدول زیر نگاهی بیندازید و متوجه خواهید شد!

موارد مقایسه	پیچ کوچ سر گرد	پیچ سر شش ضلعی	پیچ شش ضلعی داخلی
شکل سر	سر گرد نیمکره ای	شش ضلعی	سر استوانه ای با سوراخ شش ضلعی داخلی
روش ضد شل شدن	ضد شل شدن مکانیکی با گردن مربع	نیاز به ثابت کردن سر با آچار دارد	نیاز به استفاده از یک آچار شش ضلعی داخلی برای تعمیر سر دارد
تعداد نصاب	1	2	1
آیا می توان از قبل سوراخ کرد؟	بله	نه،	نه،
برنامه های کاربردی معمولی	چوب، مبلمان فضای باز، نرده ها	سازه فولادی، مونتاژ مکانیکی	ماشین آلات دقیق، قالب
