واشرهای داخلی استاندارد قفل دندان

برای پیچ هایی با سر کوچک، خرید واشر قفل داخلی استاندارد Xiaoguo® انتخاب ایده آلی است. طراحی داخلی دندان تضمین می کند که تمام دندان ها می توانند با سر پیچ در تماس باشند و در نتیجه قفل شدن موثری حاصل شود.

ارسال استعلام

توضیحات محصول

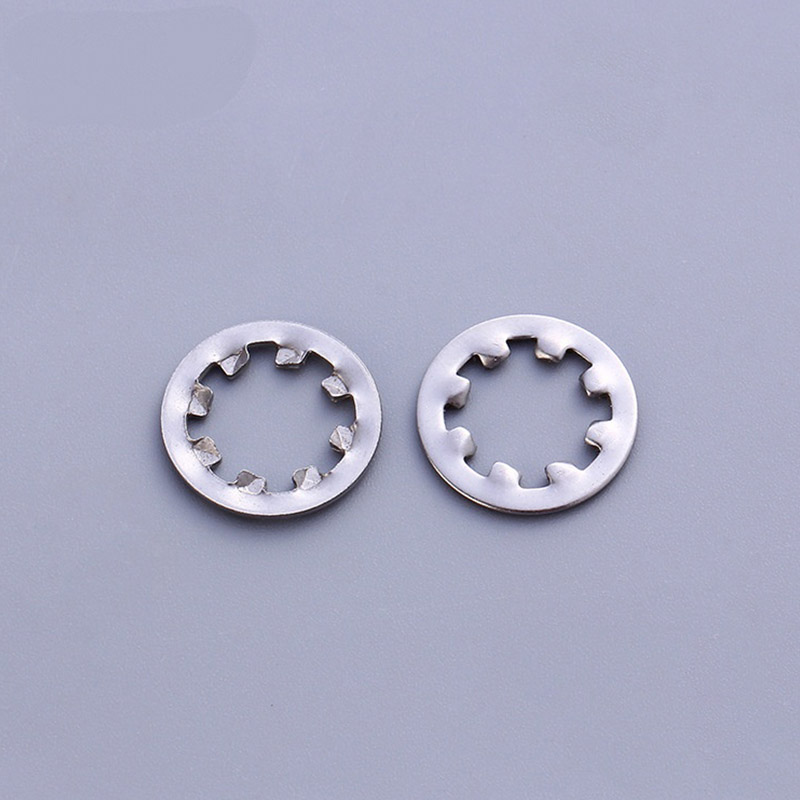

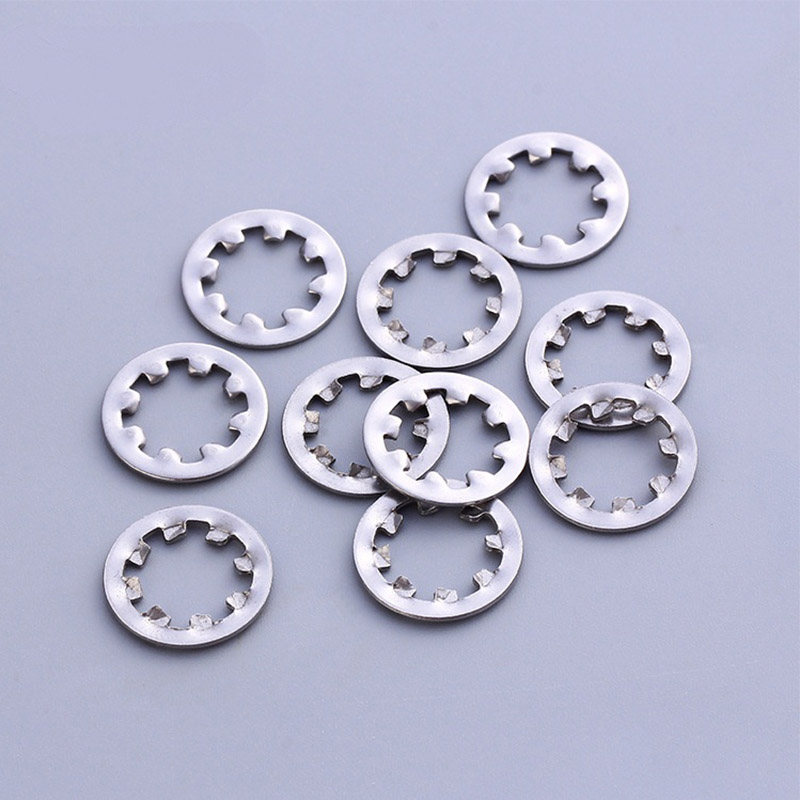

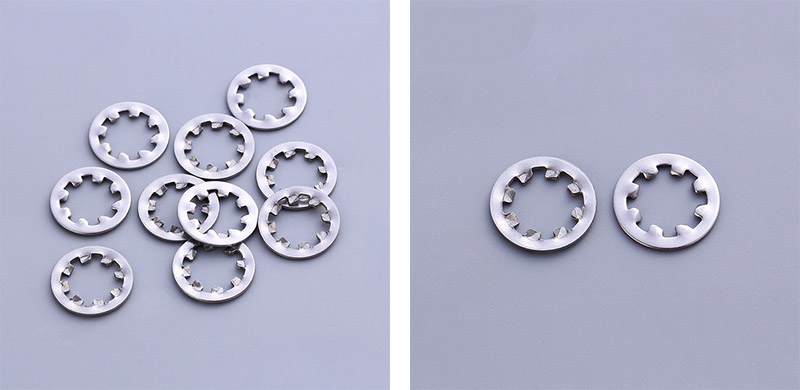

واشر استاندارد داخلی دندان قفل نوعی واشر ضد لق است که ساختارهای دندان مانندی در سطح خود دارد. شکل آن یک حلقه فلزی نازک با یک حلقه دندانه تیز در وسط و یک دایره بیرونی صاف و صاف است. هنگام سفت کردن پیچ، این دندانه ها با تکیه بر نیروی اصطکاک و نیروی بایت برای جلوگیری از شل شدن پیچ، در سر پیچ و سطح جزء تجهیزات فرو می روند. به عبارت ساده، یک "قفل" بین سر پیچ و سطح جزء تجهیزات اضافه می شود و از شل شدن پیچ در حین کار تجهیزات به دلیل فرکانس ارتعاش بالا جلوگیری می کند.

اصل کار

اصل کار اتصال واشر قفل داخلی استاندارد در واقع بسیار ساده است. عمدتاً بر دو عملکرد متکی است: "درگیر شدن دندان + فشار الاستیک" برای جلوگیری از لق شدن.

(1) دندان قروچه

حلقه داخلی واشرهای قفل داخلی استاندارد دارای یک سری دندانه های تیز است. هنگامی که پیچ یا مهره سفت می شود، این دندانه ها به دو سطح در تماس نفوذ می کنند:

سطح پایین (سطح فلزی) سر پیچ / مهره

سطح قطعه کار (گاهی اوقات حتی به لایه رنگ یا اکسید نفوذ می کند)

هنگامی که دندان ها وارد می شوند، گویی حلقه ای از "دستگاه های کوچک مسدود کننده" در زیر سر پیچ قرار گرفته اند. اگر پیچ بخواهد خودش بچرخد، این دندانه ها آن را محکم می گیرند و از حرکت آن جلوگیری می کنند و در نتیجه از لق شدن آن جلوگیری می کنند.

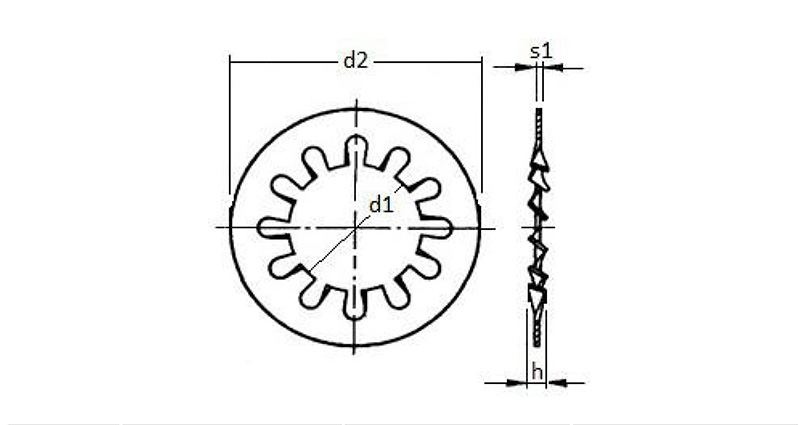

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
اطلاعات و نقشه های ارائه شده فقط مرجع هستند

(2) فشار الاستیک

خود واشر الاستیک است. پس از سفت شدن، واشر قفل داخلی استاندارد صاف می شود، اما مواد آن همیشه در تلاش است تا به شکل اولیه خود بازگردد، بنابراین به طور مداوم یک رانش معکوس و نیروی برگشتی به سمت بالا ایجاد می کند.

این نیروی کشسان بر روی رزوه ها اثر می گذارد و اصطکاک بین نخ ها را افزایش می دهد. با اصطکاک بیشتر، پیچ ها به طور طبیعی کمتر باز می شوند.

(3) اثر ترکیبی این دو

گیره مکانیکی مقاومت مستقیم ضد چرخش را ایجاد می کند

پیش بار الاستیک اصطکاک رزوه را افزایش می دهد و به طور همزمان ارتعاشات جزئی یا خزش مواد را جبران می کند.

این دو با هم کار می کنند و تضمین می کنند که واشرهای استاندارد داخلی قفل دندان می توانند به طور موثری از شل شدن پیچ حتی در محیط هایی با لرزش، ضربه یا انبساط و انقباض حرارتی جلوگیری کنند.
