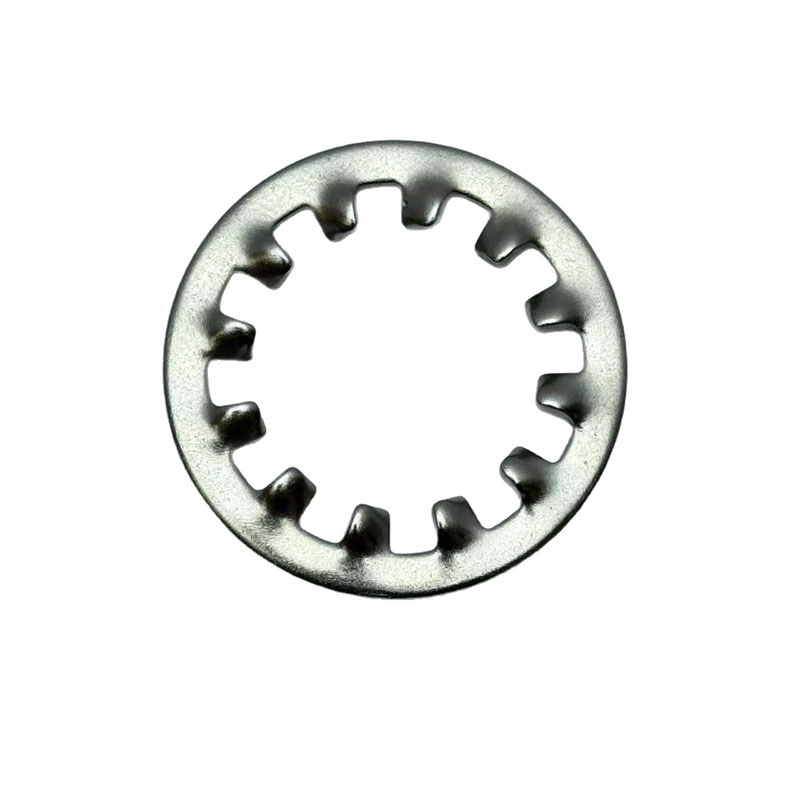

واشر قفل دندانه دار دندان های داخلی

Factory of Xiaoguo® می تواند انواع مختلفی از واشرهای دندانه دار دندان های داخلی را در مواد مختلف ارائه دهد. این می تواند نیازهای مختلف سفارشی سازی مشتریان، از جمله اندازه های خاص، درمان های سطح ویژه و غیره را برآورده کند تا نیازهای استفاده مشتریان را در محیط های کاری مختلف برآورده کند.

ارسال استعلام

توضیحات محصول

واشر دندان خارجی و واشر قفل داخلی دندان دو محصول مشابه هستند که برای سناریوهای کاربردی مختلف طراحی شده اند. واشر دندانه دار دندان های داخلی "لطیف" تر است، در حالی که واشر دندان خارجی "تهاجمی" تر است. تفاوت اصلی بین آنها در موقعیت دندان ها نهفته است که زمینه های تخصصی مربوط به آنها را تعیین می کند.

مقایسه واشر قفل دندانه دار دندان های داخلی دندان خارجی

شکل ظاهری و شکل دندان دندان ها روی حلقه داخلی واشر قرار دارند و به سمت داخل کشیده می شوند. دندان ها روی حلقه بیرونی واشر قرار دارند و به سمت بیرون کشیده می شوند و شبیه ستاره ها هستند.

اصل قفل هنگام سفت کردن، دندان‌های حلقه داخلی به قسمت زیرین سر پیچ یا سر پیچ می‌خورند و نیروی اصطکاک ضد شل شدن را فراهم می‌کنند. هنگام سفت کردن، دندان های حلقه بیرونی به طور همزمان به سطح زیر سر بست و سطح نصب قطعه متصل "گزیده" می شوند.

مزیت اصلی عدم آسیب به قطعه کار: حلقه بیرونی صاف است و سطح نصب را خراشیده یا آسیب نمی رساند. عملکرد ضد شل شدن قوی تر: قفل شدن دو طرفه، به ویژه برای کاربردهایی که در معرض ارتعاش و بارهای پیچشی قوی قرار دارند.

نوع پیچ تطبیقی عمدتاً برای پیچ هایی با اندازه سر کوچکتر استفاده می شود. مناسب برای پیچ هایی با سر بزرگتر

سناریوهای کاربردی اصلی معمولاً برای اجزای داخلی و پانل‌های خودروها، تجهیزات الکترونیکی دقیق، لوازم خانگی و غیره استفاده می‌شود. در زمینه‌هایی که نیاز به نیروی سفت‌کننده قوی‌تری دارند، مانند ماشین‌آلات سنگین، شاسی، تجهیزات قدرت بزرگ و ماشین‌های صنعتی که در برابر لرزش‌های زیاد مقاومت می‌کنند، به طور گسترده استفاده می‌شود.

مراحل نصب

نصب واشر دندانه دار قفلی دندان های داخلی بسیار ساده است. نکته کلیدی این است که جهت باید درست باشد.

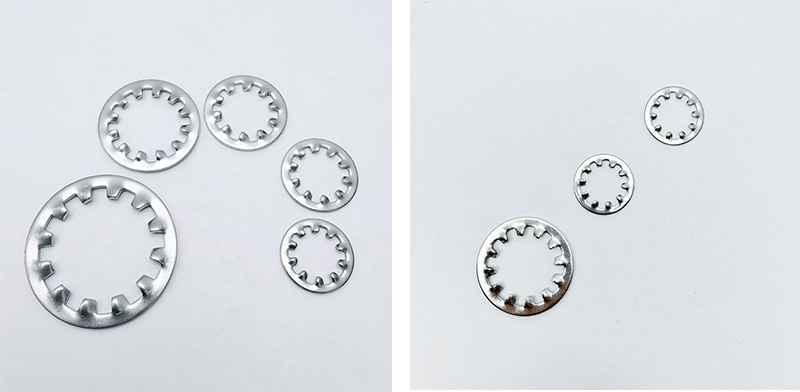

Toothed Lock Washers Internal Teeth

(1) مشخصات را تایید کنید

اطمینان حاصل کنید که قطر داخلی دندانه های داخلی واشر قفل دندانه دار با قطر پیچ مطابقت دارد.

بررسی کنید که آیا دندانه های واشر سالم و بدون تغییر شکل هستند یا خیر.

(2) سطح تماس را تمیز کنید

براده های روغن، رنگ و آهن را از پایین سر پیچ و سطح قطعه کار پاک کنید.

اگر برای اتصال زمین الکتریکی استفاده می شود، مطمئن شوید که دندانه های واشر می توانند به لایه رنگ یا اکسید نفوذ کنند.

(3) واشر را قرار دهید (جهت آن بسیار مهم است)

دندانه های داخلی واشر قفل دندانه دار را روی پیچ قرار دهید.

سطح دندان باید رو به سر پیچ یا مهره باشد (یعنی دندانه ها باید به سمت سطح قطعه ای که قرار است سفت شود قرار گیرند).

سطح صاف و صاف به سمت بیرونی سر پیچ است.

(4) پیچ را وارد کنید

پیچ را با واشر متصل از سوراخ قطعه کار رد کنید.

مهره یا پیچ را با دست از قبل محکم کنید تا مطمئن شوید که رزوه ها به درستی تراز شده اند.

(5) سفت کنید

از آچار گشتاور استفاده کنید و پیچ ها را مطابق با مقادیر گشتاور استاندارد سفت کنید.

در طول فرآیند سفت کردن، دندان ها به طور خودکار با سطح تماس درگیر می شوند.

نیازی به تنظیم اضافی گشتاور نیست. گشتاور استاندارد کافی خواهد بود.

(6) بررسی کنید

برای کاربردهای اتصال زمین الکتریکی، می توان از یک مولتی متر برای اندازه گیری رسانایی در هر دو طرف واشر استفاده کرد تا تأیید شود که دندان ها از روکش سوراخ شده اند.

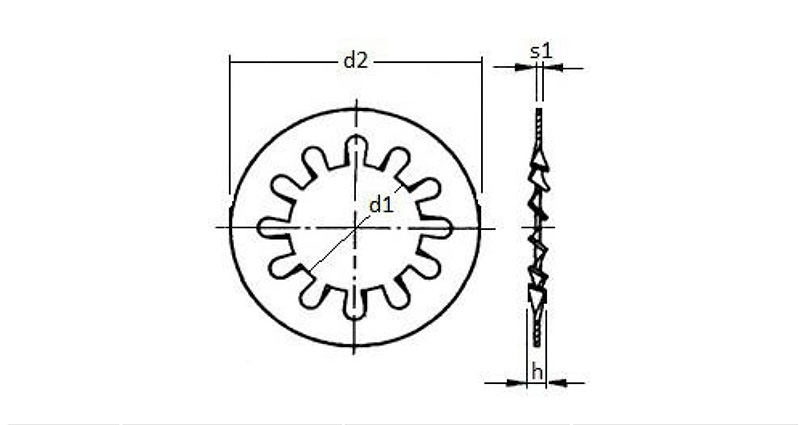

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
اطلاعات و نقشه های ارائه شده فقط مرجع هستند

سوالات متداول

（1）چگونه برای صادرات بسته بندی می شوند؟

بسته بندی داخلی شامل کیسه های پلاستیکی و جعبه های کاغذی است، در حالی که بسته بندی بیرونی کارتن و پالت استاندارد صادراتی است. هر واشر دندانه دار دندان های داخلی هیچ محافظ مستقلی ندارد، اما بسته بندی آن برای جلوگیری از خراشیدگی روی یکدیگر در حین حمل و نقل کافی است.

（2）آیا می توان از واشرهای قفل داخلی دندان با پیچ های فرورفته استفاده کرد؟

بله، اما لازم به ذکر است که سطح دندان همچنان باید رو به قطعه کار باشد. از آنجایی که سر پیچ مخروطی شکل است، ممکن است دندانه های داخلی واشر نتوانند به طور کامل با سطح زیرین هد تماس پیدا کنند و در نتیجه اثر قفل شدن کمی ضعیف تر می شود.
