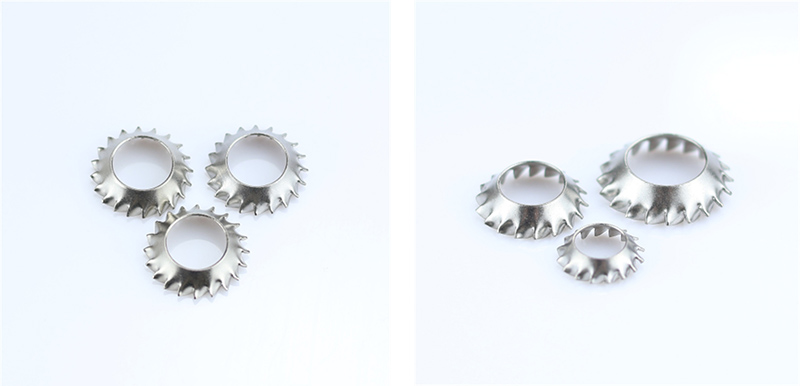

واشرهای قفلی دندانه دار با کنتر غرق شده

ساختار این نوع واشرهای قفلی دندانه دار با کانترسونک را می توان با ویژگی های اصلی آن درک کرد. هر قسمت با هم کار می کند تا به نصب صاف، پیش کشش کشسانی و ضد شل شدن قوی دست یابد.

نمایه غرق شده

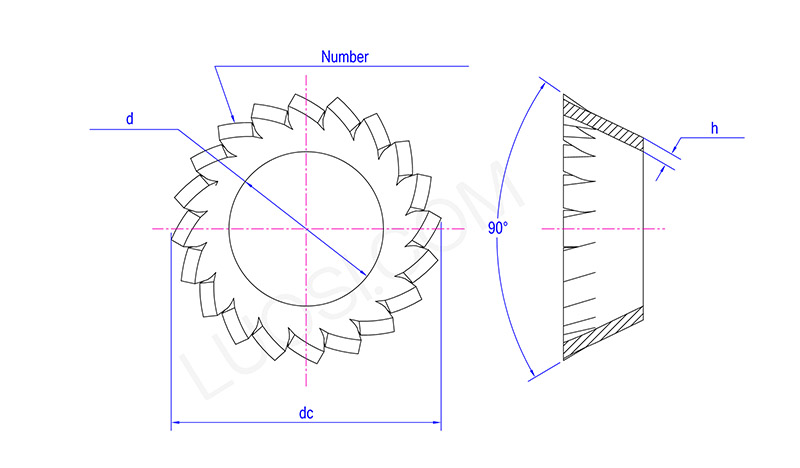

سوراخ داخلی واشرهای قفلی دندانه دار با یک پخ استاندارد 45 درجه، مطابق با زاویه مخروطی پیچ های متقابل استاندارد است. برای پیچ های شش ضلعی متقاطع و متقابل فرورفته مناسب است.

در حین نصب، واشر به طور کامل در سوراخ فرورفته قطعه کار وارد می شود و اجازه می دهد سر پیچ با سطح قطعه کار همسطح یا کمی پایین تر از آن قرار گیرد.

عملکرد: برای اطمینان از اینکه سطح مونتاژ صاف و صاف، بدون هیچ گونه برآمدگی است و در هنگام لمس باعث ناراحتی و تداخل با سایر اجزا نمی شود.

بدنه مخروطی / ظرف

واشر قفلی دندانه دار در حالت آزاد ساختاری چتر مانند مخروطی دارد (با توجه به طراحی خاص وسط بالاتر و لبه ها پایین تر یا وسط پایین تر و لبه ها بالاتر است) و توانایی ذاتی تغییر شکل الاستیک را دارد.

هنگامی که پیچ سفت می شود، ساختار مخروطی صاف می شود و نیروی برگشت محوری پیوسته ایجاد می کند.

عملکرد: پیش بار الاستیک را فراهم می کند، شکاف های ناشی از انبساط حرارتی، سایش یا تغییر شکل مواد را جبران می کند و از شل شدن پیچ جلوگیری می کند.

دندان های دندانه دار خارجی

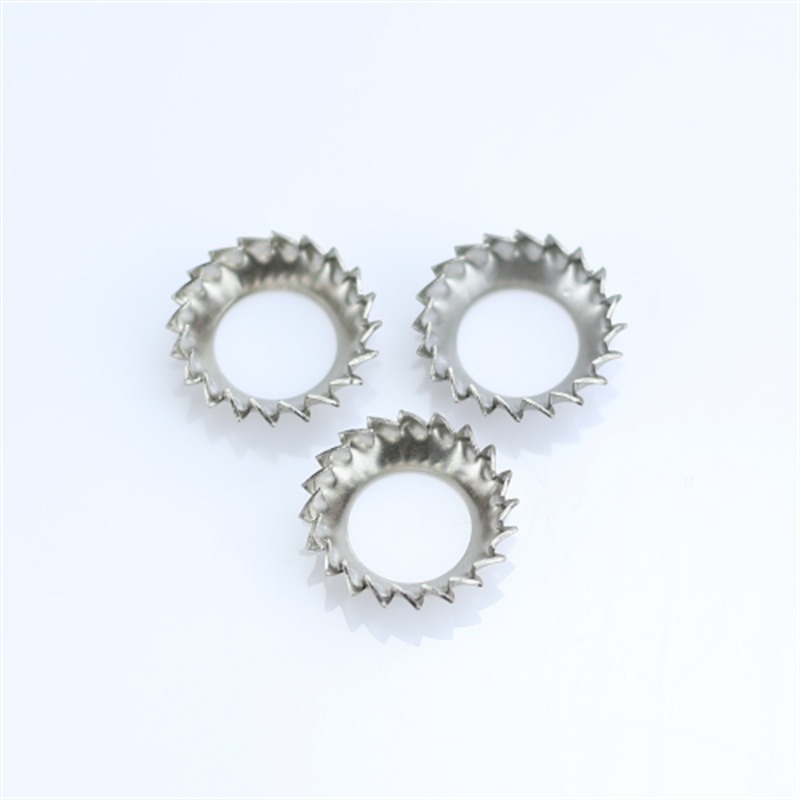

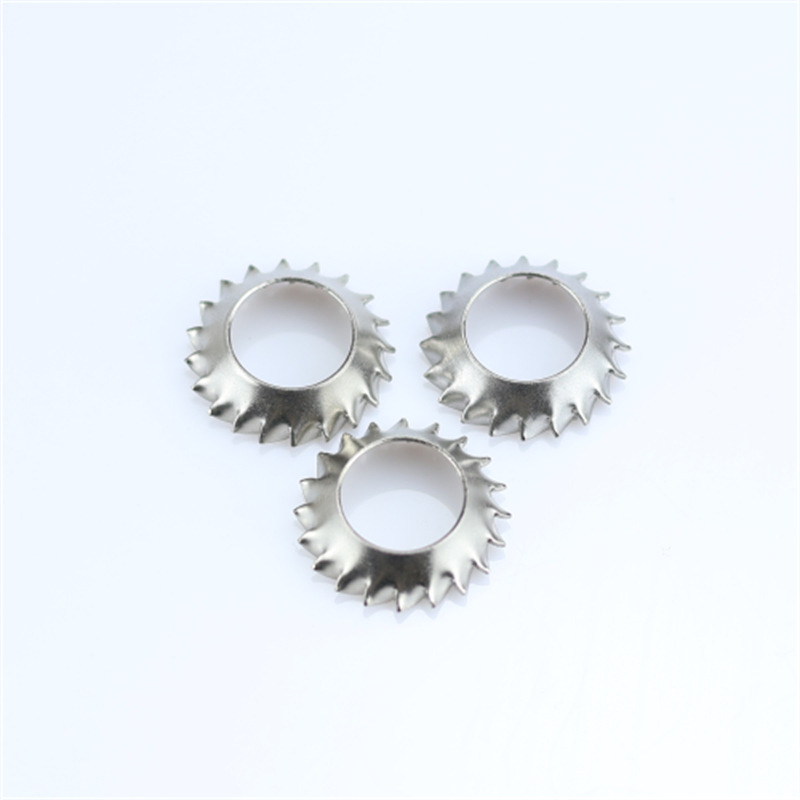

در محیط بیرونی واشرهای قفلی دندانه دار با کانتر سونک، آرایش یکنواخت ردیفی از دندانه های شعاعی تیز وجود دارد. شکل دندان تیز و منظم است و نوک دندان به سمت بیرون است.

هنگام سفت کردن، دندان ها به سطح قطعه کار (یا صفحه فلزی تماس گیرنده) گاز می گیرند و چندین نقطه قفل مکانیکی ایجاد می کنند که به طور قابل توجهی مقاومت اصطکاک را افزایش می دهد و از چرخش و شل شدن پیچ به دلیل علت اصلی آن جلوگیری می کند.

عملکرد: برای مقاومت در برابر شل شدن چرخشی ناشی از لرزش یا ضربه.

دندان ها می توانند رنگ، لایه اکسید یا پوشش را سوراخ کنند و در نتیجه یک مسیر الکتریکی ایجاد کنند.

ساختار بدنه حلقه بسته یکپارچه

کل قطعه هیچ دهانه یا اتصالی ندارد و از طریق یک فرآیند مهر زنی شکل می گیرد. به طور مساوی تحت فشار است و بعید است که بشکند. پایداری ساختاری قوی حتی در شرایط ارتعاش طولانی مدت دارد.

سطح پایه نگهدارنده صاف

سطح زیرین که با قطعه کار در تماس است صفحه صاف و بدون فرز است. ورق فلز، آلومینیوم، قطعات رنگ شده یا قطعات پلاستیکی را خراش نمی دهد و برای مونتاژ دقیق و ظاهری مناسب است.
