دو واشر تاشو خود قفل

واشرهای دو تاشو که توسط کارخانه Xiaoguo® ارائه شده است، روش قفل معمولی را کنار گذاشته و به جای اصطکاک، از اصل ضد شل شدن کشش استفاده می کنند و عملکرد را به طور قابل توجهی افزایش می دهند.

ارسال استعلام

توضیحات محصول

اصل اصلی ضد شل شدن واشرهای دو برابر خود قفل در این است: تبدیل مبتکرانه انرژی مضر ناشی از ارتعاش به نیروی مورد نیاز برای قفل شدن. به جای تکیه بر روش سنتی استفاده از حلقه نگهدارنده برای جلوگیری از شل شدن از طریق "اصطکاک"، مکانیسم هوشمندتری اتخاذ شد:

Two Fold Self Locking Washers

(1) سفت شدن اولیه: موقعیت دو طرفه

در هنگام نصب، سطوح گوه ای شکل دو واشر با یکدیگر هم راستا شده و به صورت جفت استفاده می شوند.

تثبیت خارجی: هنگام سفت کردن، دندانه های ریز شعاعی روی سطح بیرونی واشرهای خود قفل دو برابر محکم به سر مهره/پیچ و سطح قطعه کار می خورند و سطح تماس را از نزدیک می بندند و از لغزش جلوگیری می کنند.

حفظ درونی: در این مرحله، سطوح گوه ای شکل (دندانه های بزرگ) در طرفین داخلی دو واشر در تماس نزدیک با یکدیگر هستند، اما هیچ حرکت نسبی رخ نداده است، بنابراین فضا برای عمل مکانیکی بعدی فراهم می شود.

(2) شل شدن محرک: ناهماهنگی به جای لیز خوردن

هنگامی که تجهیزات در یک محیط ارتعاشی کار می کنند، مهره شروع به نشان دادن تمایل بسیار جزئی به شل شدن می کند.

با توجه به اینکه نیروی اصطکاک دندانه های شعاعی بیرونی بسیار بیشتر از سطح گوه ای شکل داخلی است، حرکت بین مهره و واشرهای خود قفل دو برابری ایجاد نمی شود.

تنها حرکت این است که دو واشر در امتداد سطح گوه ای شکل در سمت داخلی "از جای خود خارج می شوند" در مقابل یکدیگر.

（3）دستیابی به خود قفل شدن: کلید اثر گوه

هنگامی که تجهیزات ارتعاش می کنند یا نیروهای نوسانی را تجربه می کنند، نیروی متقابل قدرتمند ایجاد شده توسط سطح گوه ای شکل بلافاصله این ارتعاشات را خنثی می کند. این امر از چرخش پیچ در جهت مخالف جلوگیری می کند و انرژی ارتعاش را به نیروی قفل شدن خود واشرهای خود قفل دو برابر تبدیل می کند و به تأثیر "سفت شدن هرچه بیشتر لرزش" می رسد و در نتیجه از شل شدن علت اصلی آن جلوگیری می کند.

Two Fold Self Locking Washers

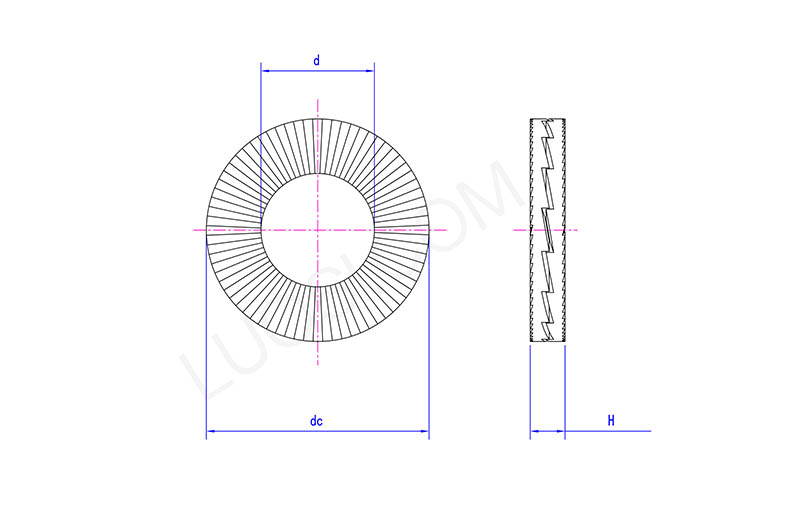

دوشنبه	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
حداکثر d	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
د دقیقه	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
حداکثر dc	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
کمتر از دقیقه	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H دقیقه	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
