نوع U3 Projection Weld Stud

ناودانی های جوش پروجکشن نوع U3 به راحتی به سطوح فولادی جوش داده می شوند و رزوه های متریک آنها کاملاً با مهره های استاندارد مطابقت دارند. برای اتصال سریع در پروژه های فلزی بسیار مناسب است. تامین کننده Xiaoguo® به شدت از استانداردهای IFI 148-1-2002 پیروی می کند.

مدل:IFI 148-1-2002

ارسال استعلام

توضیحات محصول

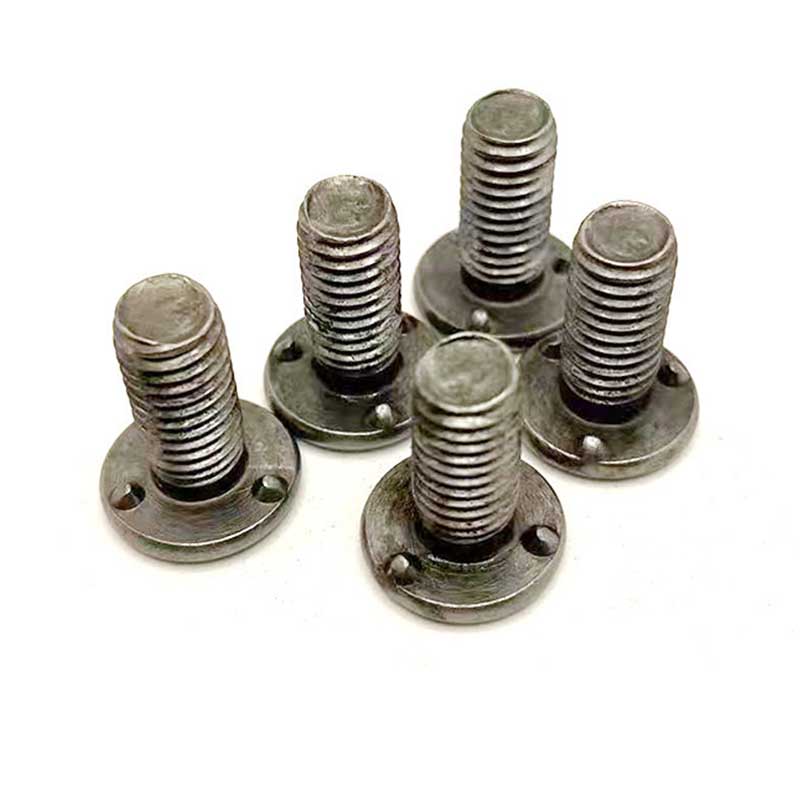

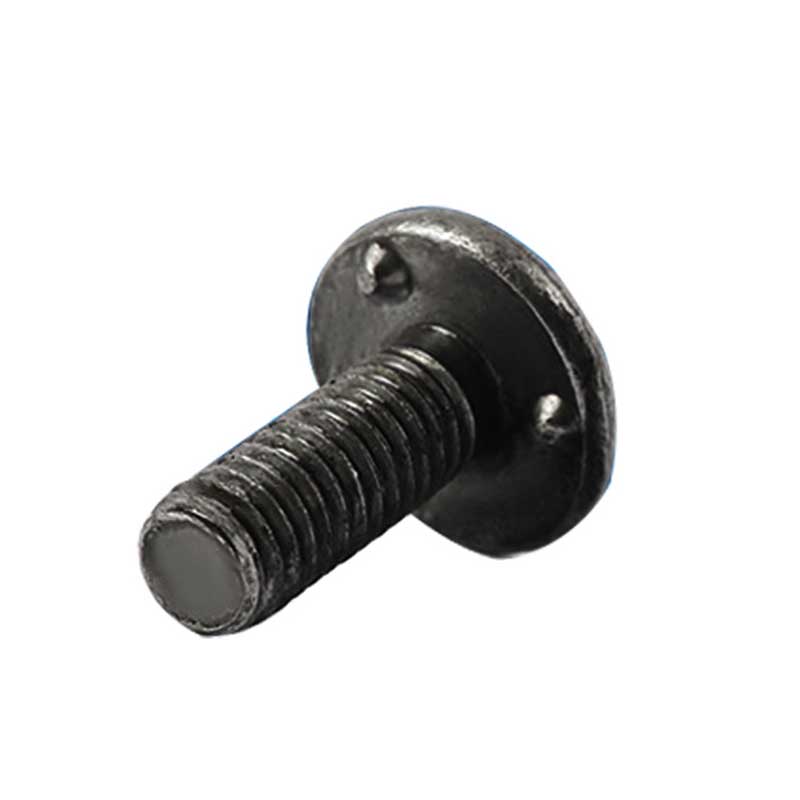

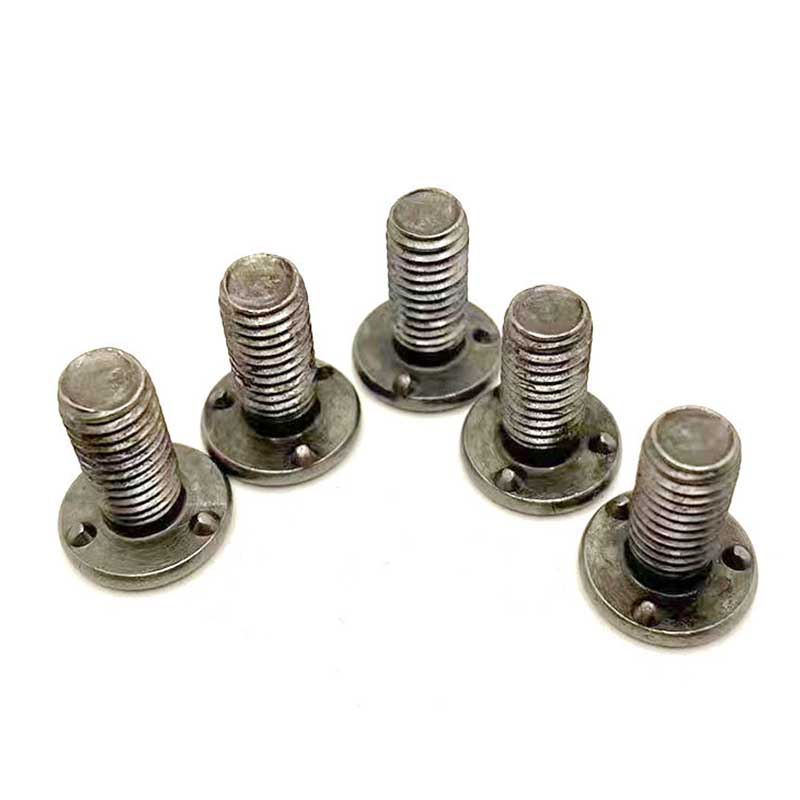

گل میخ جوش پروجکشن نوع U3 یک قطعه اتصال دهنده است که به طور خاص برای تاسیسات جوش طراحی شده است. از نظر ظاهری، سه برآمدگی کوچک با توزیع متقارن در زیر سر این ناودانی وجود دارد و این سه برآمدگی، سازه های کلیدی مورد استفاده برای جوشکاری هستند.

برنامه ها و پارامترها

دوشنبه	#4	#6	#8	شماره 10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
حداکثر dk	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk دقیقه	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
حداکثر k	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k دقیقه	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
حداکثر d0	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 دقیقه	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
حداکثر ساعت	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
ساعت دقیقه	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
حداکثر r	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Type U3 projection weld stud parameter

از ناودانی های جوش پروجکشن نوع U3 می توان برای تعمیر دسته سیم های تریلر استفاده کرد. آنها می توانند مشکل گیرکردن کابل ها در دسته سیم تریلر را حل کنند. هر 12 اینچ آنها را مستقیماً به قاب تریلر جوش دهید. حلقه جوش حلقوی آن کاملا ذوب می شود و سرعت جوشکاری سریع است. فیکسچر مهار سیم گیره ای بدون نیاز به سوراخ کردن روی گل میخ ثابت می شود. در جاده های ناهموار، عملکرد لرزه ای آن بهتر از تکیه گاه های متصل است.

ناودانی های جوش پروجکشن نوع U3 برای ساخت براکت های پنل خورشیدی استفاده می شوند. اگر می خواهید ریل های خورشیدی را روی سقف نازک موجدار نصب کنید، می توانند از نشتی جلوگیری کنند. ریل خورشیدی را از طریق پانل سقف به دیواره زیرین جوش دهید. آب بندی با ذوب داغ می تواند از نفوذ آب به داخل جلوگیری کند. ریل راهنما را با پیچ و مهره مستقیماً روی ناودانی ها ثابت کنید.

ناودانی های جوش پروجکشن نوع U3 برای تثبیت ریل نقاله. پیچ های راهنما روی قاب نازک افتاده است، بنابراین می توانید از آن برای تقویت براکت استفاده کنید. در امتداد قاب هر 18 اینچ جوش دهید. ریل راهنما را با پیچ و مهره به گل میخ ها ثابت کنید. کاهش زمان توقف در کارخانه های مواد غذایی ناشی از جدا شدن نخ.

جوشکاری

ناودانی های جوش پیش بینی شده U3 در حین جوشکاری، سه برآمدگی زیر سر می توانند به طور کامل با سطح قطعه کار تماس بگیرند. از طریق گرمای تولید شده توسط جریان جوشکاری، برآمدگی ها و قطعه کار به سرعت ذوب شده و با هم ذوب می شوند و اتصال بسیار پایداری را تشکیل می دهند که می تواند نیروهای کششی و برشی قابل توجهی را تحمل کند.
