مهره جوش شش گوش فلنج دار

هر جا که نیاز به جوش دادن مهره دارید، می توانید به مهره جوش شش گوش فلنج دار Xiaoguo® سازنده و تامین کننده چین اعتماد کنید. ما به بیش از 500 مشتری در سراسر جهان خدمت کرده ایم. از صفحات نازک 1 میلی متر تا صفحات 10 میلی متری ضخامت، جوشکاری دقیق و محکم است. ما ابتدا از مشتریان در انجام تست های نمونه در مقیاس کوچک حمایت می کنیم و همچنین برای خرید عمده در مقیاس بزرگ تخفیف هایی در نظر گرفته می شود.

ارسال استعلام

توضیحات محصول

مزیت اصلی

مهره جوش شش گوش فلنج دار موقعیت دقیق، ضد شل شدن دائمی، مونتاژ یک طرفه و استحکام قابل تنظیم را یکپارچه می کند. در عین حال، تعداد قطعات و ساعات کار را کاهش می دهد و آن را به مهره جوشکاری ترجیحی برای اتصالات ورق فلزی نازک تبدیل می کند.

(1) ادغام فلنج

مجهز به سطح فلنج بزرگ شده که فشار را به طور مساوی توزیع می کند و از فرو ریختن صفحه نازک جلوگیری می کند. بدون نیاز به واشر اضافی

（2）سه سکوی برجسته، موقعیت یابی دقیق

سطح زیرین فلنج دارای سه برآمدگی جوشی با زاویه 120 درجه است که به طور خودکار تراز شده و از جابجایی جلوگیری می کند.

(3) ضد شل شدن دائمی

پس از جوشکاری، مهره جوش شش گوش فلنجد و مواد پایه جزء جدایی ناپذیر می شوند. تحت شرایط ارتعاش و ضربه، هرگز شل نمی شود.

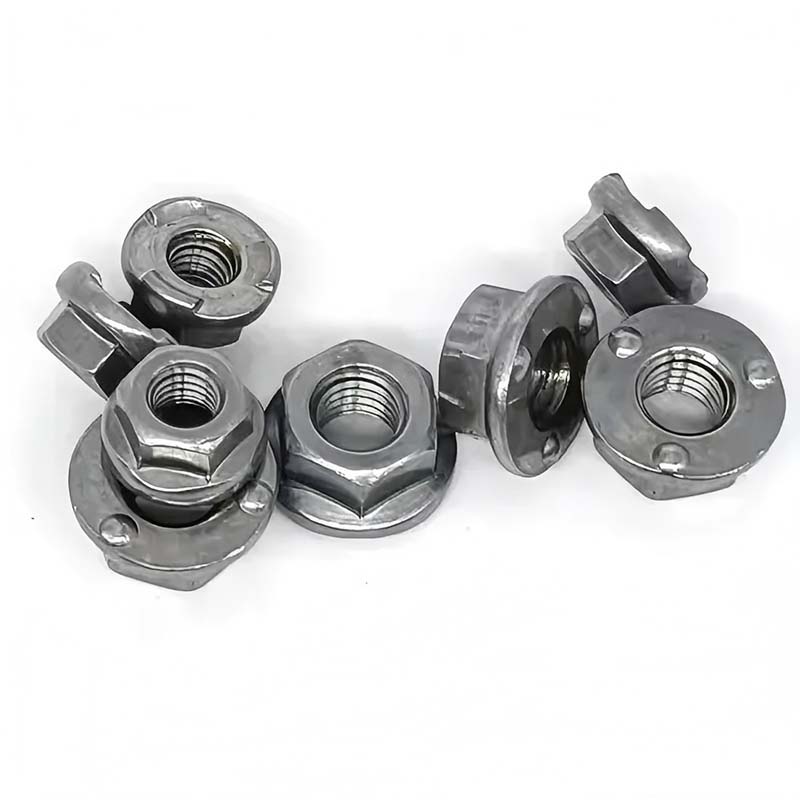

Flanged Hex Weld Nut

(4) طیف کاملی از درجه های قدرت (4.8 - 10.9 درجه)

فولاد کم کربن (درجات 4.8/6.8)، فولاد کربن/آلیاژ متوسط (درجات 8.8/10.9)، فولاد ضد زنگ (A2-70/A4-70) به عنوان گزینه در دسترس هستند. استحکام را می توان بر اساس نیازها، از لوازم خانگی گرفته تا شاسی کامیون های سنگین، مطابقت داد.

(5) طیف گسترده ای از راه حل های مقاوم در برابر خوردگی در دسترس هستند:

الکترو گالوانیزه (48-120 ساعت نمک پاشی)، گالوانیزه گرم (500 ساعت +)، داکرومت (1000 ساعت +)، فولاد ضد زنگ در رنگ طبیعی آن (304/316) و غیره مناسب برای محیط های خشن مانند مناطق ساحلی، کارخانه های شیمیایی، و مکان های بیرونی.

(6) مونتاژ یک طرفه، بدون نیاز به ابزار در قسمت پشتی

مهره ها روی قطعه کار جوش داده شده اند. فقط پیچ ها را از یک طرف ببندید، بدون نیاز به استفاده از آچار برای ثابت کردن آنها در پشت. به خصوص برای فضاهای باریک مانند جعبه های بسته و حفره های داخلی بدنه خودرو مناسب است.

（7）مناسب برای تولید خودکار در مقیاس بزرگ

شکل دهی سرد + نخ، با قوام ابعادی خوب؛ همراه با دیسک ارتعاش تغذیه خودکار و دستگاه جوش نقطه ای مقاومتی، هزینه اتصال تک تکه بسیار کمتر از محلول "مهره + واشر" است.

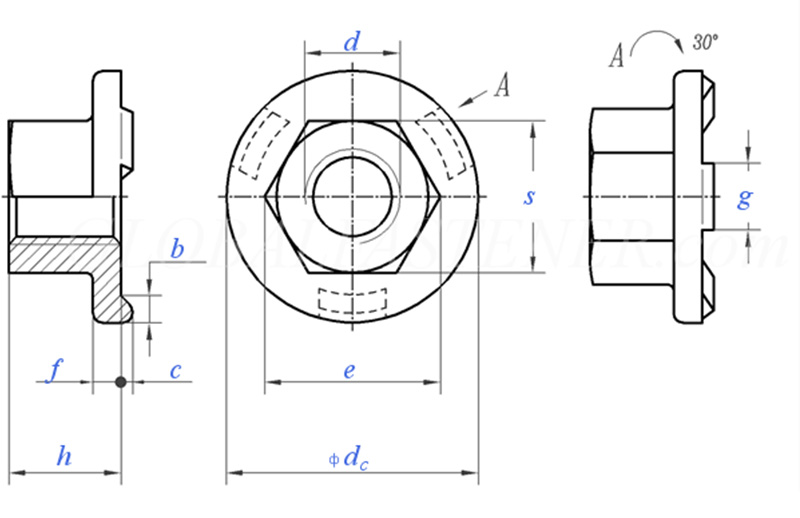

Flanged Hex Weld Nut

اندازه موضوع			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	گام نخ درشت		0.8	1	1.25	1.5	1.75	2	2
P	گام نخ ظریف		/	/	/	/	15	1.5	1.5
C	اندازه اسمی	0.1 ±	0.8	0.8	1	1.2	1.2	1.2	1.2
دی سی	حداکثر		15.5	18.5	22.5	26.5	30.5	33.5	36.5
دی سی	دقیقه		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	دقیقه		8.2	10.6	13.6	16.9	19.4	22.4	25
e	حداکثر		8.5	10.9	14	17.5	20	23	26
f	اندازه اسمی	0.25 ±	1.7	2	2.5	3	3	4	4
g	اندازه اسمی	0.1 ±	4	5	6	7	8	8	8
m	دقیقه		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	حداکثر		5	7	10	13	15	17	19.5
S	حداکثر		8	10	13	16	18	21	24
S	دقیقه		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	حداکثر = اندازه اسمی		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	دقیقه		2	2.5	2.5	2.75	3	3.25	3.5
در هر 1000 واحد بر کیلوگرم			/	5.7	12.2	21.8	29.4	45.8	/

فیلدهای کاربردی

مهره جوش شش گوش فلنجد به دلیل مزایایی مانند جوشکاری قوی، موقعیت یابی دقیق، ضد شل شدن قابل اعتماد و مونتاژ یک طرفه به طور گسترده در صنایع و سناریوهای زیر استفاده می شود.

（1）تولید خودرو: مهره جوش شش گوش فلنجدار برای نصب سپرها، صندلی ها، پانل ابزار، لوازم جانبی درب و غیره استفاده می شود.

（2）لوازم و کابینت های الکتریکی: نقاط اتصال رزوه ای پوسته های یخچال، ماشین لباسشویی و تهویه مطبوع. پایه های نصب جعبه های توزیع و کابینت های کنترل.

（3）تجهیزات مکانیکی: تثبیت روکش های ورق فلزی، پوشش های محافظ و تکیه گاه ها.

（4）معماری و سخت افزار: اتصالات سازه فولادی سبک، اجزای فلزی پیش ساخته.

(5) حمل و نقل ریلی: اتصالات داخلی واگن ها و تثبیت تجهیزات الکتریکی.

（6）انرژی نو: محفظه اینورتر فتوولتائیک، بدنه کابینت ذخیره انرژی.
