مهره جوش فلنج شش گوش

مهره های جوش فلنجی Xiaoguo® Hexagon سازنده چینی از فولاد آلیاژی با کیفیت بالا درجه 10.9 با پردازش دقیق ساخته شده است. استحکام کششی آن بیش از 1000 مگاپاسکال است. نقاط جوش پایدار هستند، ظرفیت تحمل بار بالا است و می توان گزارش آزمایش را به دست آورد.

ارسال استعلام

توضیحات محصول

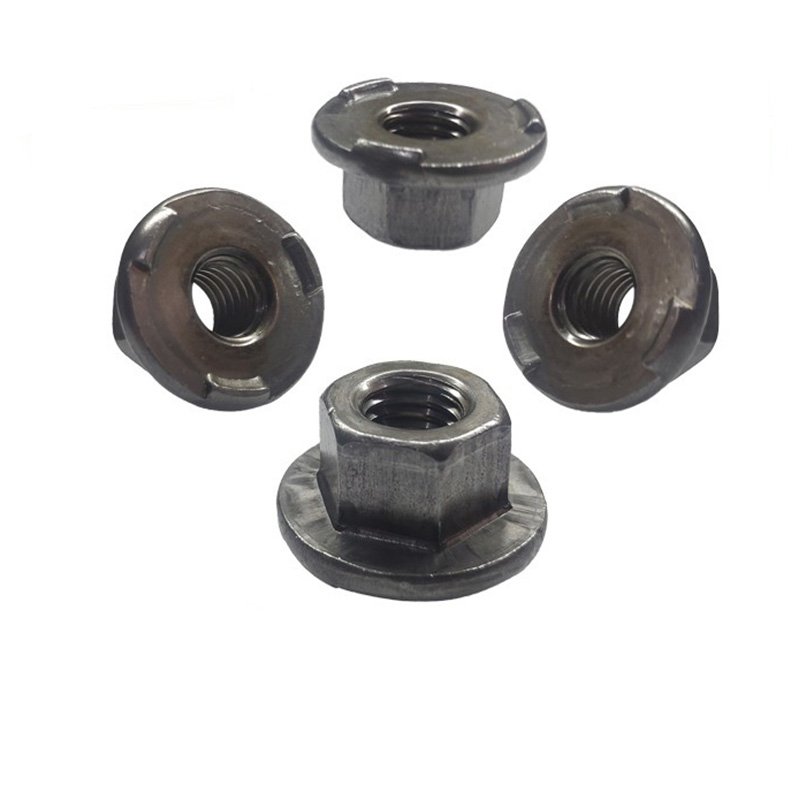

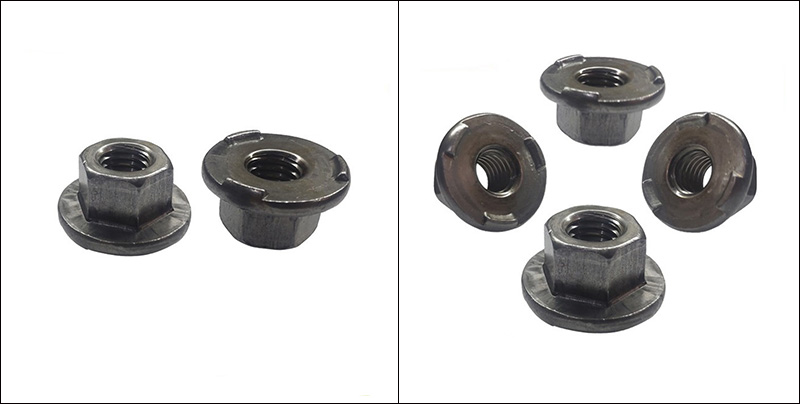

مهره های جوش فلنج شش گوش یک بست مخصوص با فلنج دایره ای در پایین و شکل شش ضلعی در بالا است. سطح زیرین فلنج معمولا دارای سه برآمدگی جوش (یا به نام باس) است. این مهره پس از ذوب برجستگی ها از طریق جوش مقاومتی (جوشکاری باس) محکم به ورق فلز جوش داده می شود و به این ترتیب یک اتصال رزوه ای دائمی حاصل می شود.

در مقایسه با مهره‌های جوش معمولی، مهره‌های جوش فلنج شش گوش دارای سطح فلنجی هستند که می‌تواند جایگزین واشرهای صاف برای توزیع فشار و محافظت از اجزای ورق نازک در برابر خرد شدن شود. در عین حال، طراحی سر شش ضلعی استفاده از آچار یا سوکت استاندارد برای مونتاژ پیچ را راحت می کند. این محصول به طور گسترده ای در سناریوهای اتصال رزوه ای سازه های فلزی نازک مانند بدنه خودرو، پوسته لوازم خانگی، کابینت های الکتریکی و تجهیزات مکانیکی استفاده می شود.

Hexagon Flange Weld Nuts

ویژگی های ساختاری اصلی

طراحی ساختاری مهره های جوش فلنج شش گوش حول سه هدف کلیدی متمرکز شده است: "جوشکاری قابل اعتماد، موقعیت دقیق و مونتاژ راحت". ویژگی های ساختاری اصلی را می توان به صورت زیر خلاصه کرد:

(1) سر شش گوش

شکل: شش ضلعی منظم. ابعاد اضلاع مخالف با تلورانس استاندارد ISO/DIN مطابقت دارد.

عملکرد: می توان آن را به راحتی با استفاده از آچار باز یا سوکت، بدون نیاز به ابزار خاصی سفت کرد.

مزیت: سازگار با مهره های شش ضلعی معمولی، تسهیل مونتاژ و نگهداری در محل.

(2) پایه فلنج

شکل: سطح فلنج بزرگ شده

عملکرد: سطح تماس با قطعه کار را افزایش دهید، فشار را توزیع کنید و از تغییر شکل مواد ورق نازک جلوگیری کنید.

واشرهای تخت را تعویض کنید و تعداد قطعات و مراحل مونتاژ را کاهش دهید.

مزایا: قابلیت اطمینان اتصال را افزایش می دهد و هزینه های کلی را کاهش می دهد.

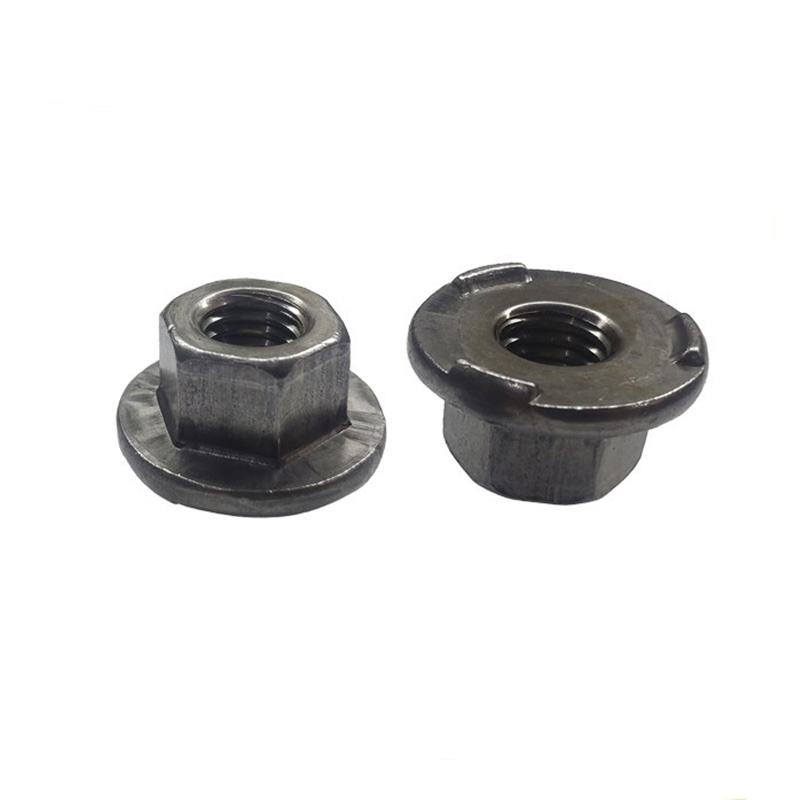

(3) پیش بینی های جوش

این مهمترین ویژگی است که مهره های جوش فلنج شش گوش را از مهره های فلنج معمولی متمایز می کند.

ویژگی	توضیحات
مقدار	طرح استاندارد شامل 3 قطعه است که به طور مساوی در 120 درجه در امتداد سطح پایین فلنج توزیع شده است.
شکل	روکش کروی یا مخروطی، با رویه صاف و گرد بدون لبه های تیز.
ارتفاع	0.5 - 0.8 میلی متر (قابل تنظیم با توجه به ضخامت مواد پایه)
تابع	① در طول جوشکاری مقاومتی، برآمدگی ها ابتدا ذوب می شوند و یک هسته مذاب پایدار تشکیل می دهند؛ ② مرکز خودکار سه نقطه ای برای جلوگیری از تغییر جوش به دست می آید. ③ هنگامی که در فرآیند جوشکاری نیست، قطعه کار می تواند به طور موقت در جای خود نگه داشته شود، و موقعیت خط تولید خودکار را تسهیل می کند.
مزایا	نفوذ جوش یکنواخت است، دقت موقعیت یابی بالا است و برای جوشکاری خودکار روباتیک مناسب است.

Hexagon Flange Weld Nuts

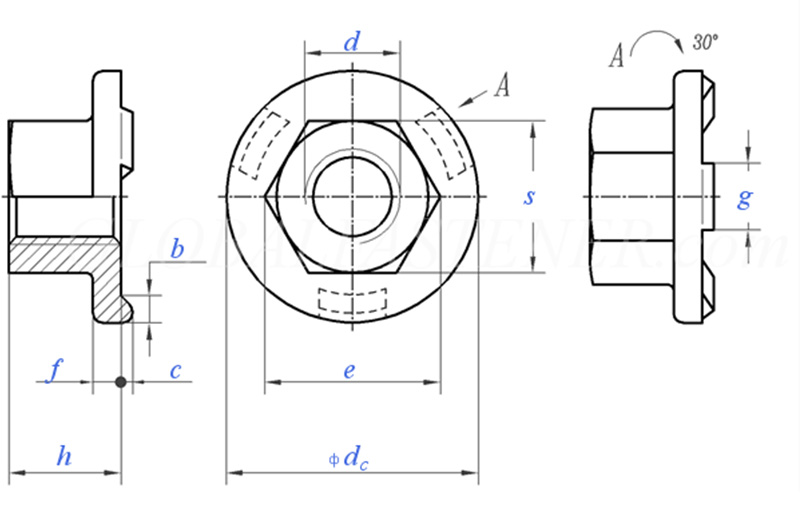

اندازه موضوع			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	گام نخ درشت		0.8	1	1.25	1.5	1.75	2	2
P	گام نخ ظریف		/	/	/	/	15	1.5	1.5
C	اندازه اسمی	0.1 ±	0.8	0.8	1	1.2	1.2	1.2	1.2
دی سی	حداکثر		15.5	18.5	22.5	26.5	30.5	33.5	36.5
دی سی	دقیقه		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	دقیقه		8.2	10.6	13.6	16.9	19.4	22.4	25
e	حداکثر		8.5	10.9	14	17.5	20	23	26
f	اندازه اسمی	0.25 ±	1.7	2	2.5	3	3	4	4
g	اندازه اسمی	0.1 ±	4	5	6	7	8	8	8
m	دقیقه		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	حداکثر		5	7	10	13	15	17	19.5
S	حداکثر		8	10	13	16	18	21	24
S	دقیقه		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	حداکثر = اندازه اسمی		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	دقیقه		2	2.5	2.5	2.75	3	3.25	3.5
در هر 1000 واحد بر کیلوگرم			/	5.7	12.2	21.8	29.4	45.8	/
