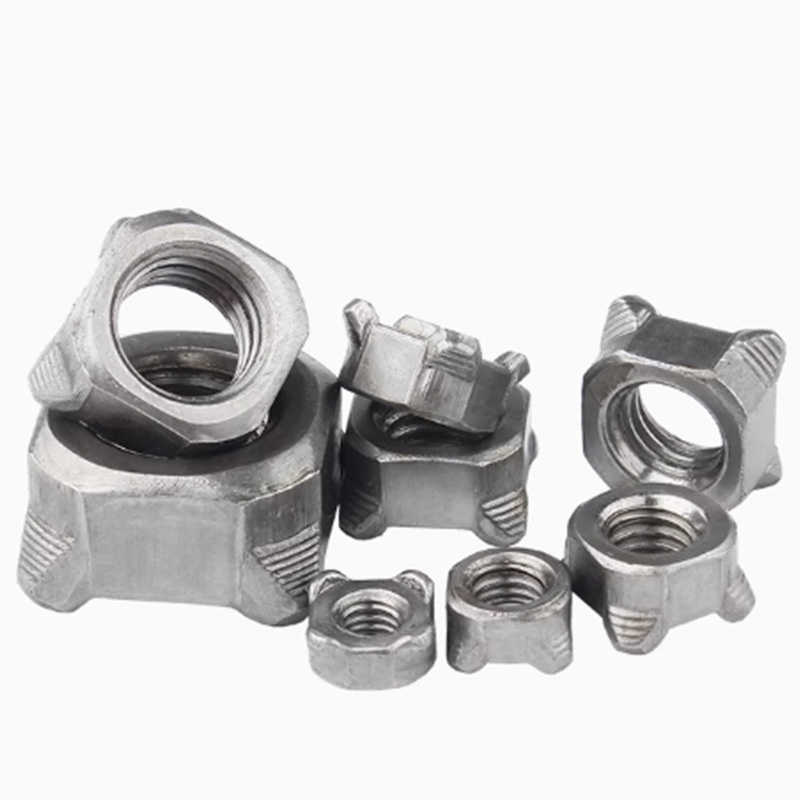

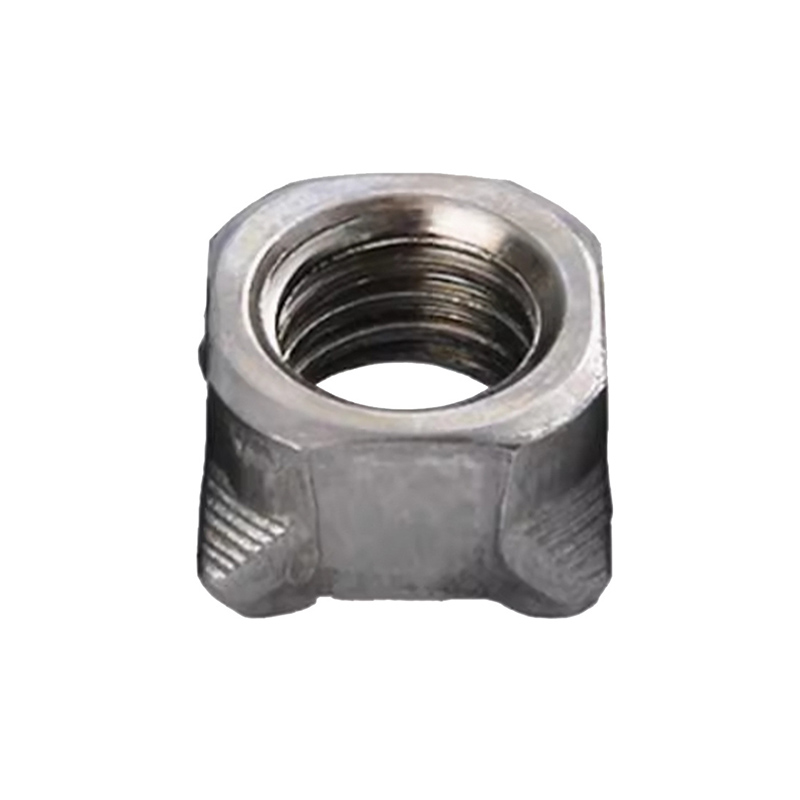

مهره جوش داده شده مربعی M10

مهره جوش مربعی فله xiaoguo® M10 برای سازگاری با پارامترهای مختلف جوشکاری تولید می شود که امکان تثبیت سریع روی قطعه کار، کاهش زمان نصب و افزایش کارایی کلی کار را فراهم می کند.

مدل:Q 371-1999

ارسال استعلام

توضیحات محصول

کنترل کیفیت

هسته کنترل کیفیت مهره جوش داده شده مربعی M10 در حصول اطمینان از اینکه خواص فیزیکی مهره مطابق با استانداردها است و می تواند اتصال جوشکاری قوی و قابل اعتمادی را با ورق فلز ایجاد کند، نهفته است.

【1】از استاندارد پیروی کنید

اولین قدم در کنترل کیفیت، رعایت استانداردهای مربوطه است. مهره جوش داده شده مربعی M10 عمدتاً از استاندارد DIN 928 و استاندارد QC/T 863-2011 صنعت خودروسازی داخلی پیروی می کند.

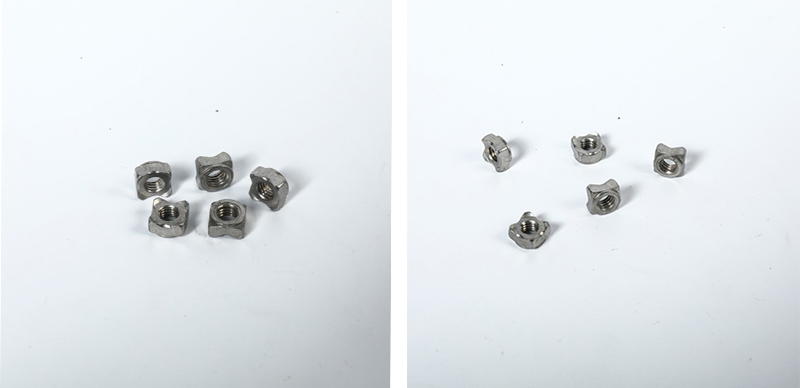

M10 Square Welded Nut

【2】 کنترل کیفیت مواد اولیه

(1) تجزیه و تحلیل ترکیب شیمیایی: کلید عملکرد جوشکاری در محتوای کربن است که باید زیر 0.25٪ کنترل شود. ماده ای که معمولا استفاده می شود فولاد کم کربن است.

（2）بازرسی کیفیت سطح: بررسی کنید که آیا هر گونه ترک، چین یا نقص دیگری روی سطح مواد خام وجود دارد تا از پیشرفت صاف فرآیند سرد بعدی اطمینان حاصل کنید.

【3】 کنترل کیفیت فرآیند تولید

(1) شکل دهی سرد: لازم است اطمینان حاصل شود که ابعاد کلیدی مانند عرض و ارتفاع طرفین مقابل مهره M10 با الزامات نقشه ها و استاندارد DIN 928 مطابقت دارد. به ویژه، ثبات ارتفاع، شکل و موقعیت توزیع چهار برآمدگی جوش در پایین باید تضمین شود.

(2) پردازش ضربه زدن: بازرسی 100٪ از رزوه های هر مهره جوش داده شده مربعی M10 با استفاده از بلوک های گیج انجام می شود تا اطمینان حاصل شود که الزامات درجه دقت 6H را برآورده می کنند.

（3） عملیات حرارتی: برای برآوردن نیازهای درجه‌های مقاومت بالا مانند 8 یا 10، فرآیندهای خاموش کردن و تمپر کردن باید انجام شود تا مهره‌ها به استحکام مورد نظر دست یابند.

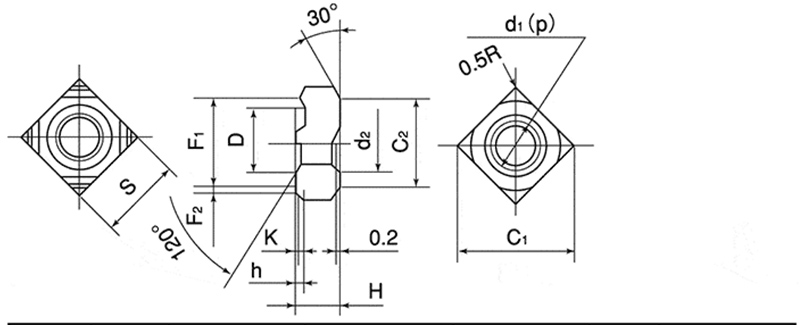

M10 Square Welded Nut

d	p	S		H		h		K	D
قطر اسمی	زمین	BasicDimension	تحمل	BasicDimension	تحمل	BasicDimension	تحمل	BasicDimenson(تقریبی)	BasicDimension	تحمل
M4	0.7	9.0	0 一0.2	3.2	0.15 ±	0.8	0 一0.2	0.2	7.0	一0.1 一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	± 0.2	0.8		0.2	11.0

【4】 بازرسی محصول نهایی

（1）بازرسی ظاهری و اندازه: از طریق بازرسی بصری یا غربالگری خودکار تصویر، محصولات معیوب دارای ترک‌های سطحی، سوراخ‌ها، زنگ زدگی و غیره از بین می‌روند. ابعاد کلیدی با استفاده از ابزارهایی مانند کولیس و میکرومتر بازرسی می شوند تا اطمینان حاصل شود که در محدوده تحمل قرار دارند.

（2）آزمایش عملکرد مکانیکی: مهره جوش داده شده مربعی M10 باید بتواند بار تضمین شده توسط استاندارد را بدون اینکه باعث جدا شدن یا شکستن رزوه شود، تحمل کند.

(3) تست سختی: سختی با استفاده از سختی سنج Rockwell یا Vickers اندازه گیری می شود.

（4）بازرسی عملیات سطحی: برای عملیات سطحی مانند گالوانیزه و داکرومت، ضخامت پوشش نیاز به آزمایش دارد و آزمایش‌های نمک پاشی باید به طور منظم انجام شود.
