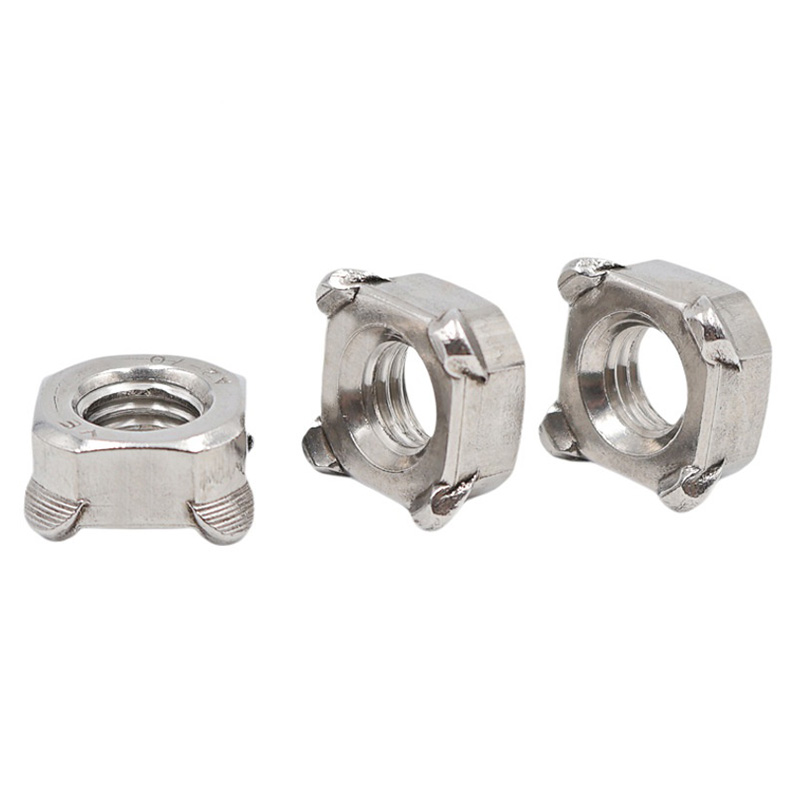

مهره جوش مربعی M8

آیا به دنبال اتصال دهنده های حرفه ای هستید، آخرین مهره جوش مربعی M8 Xiaoguo® ممکن است انتخاب ایده آل شما باشد. برای قسمت پشتی ورق فلزی مناسب است. هنگام نصب بست های خارجی، نیازی به لمس قسمت پشتی نیست. مخصوصاً برای محفظه های بسته مناسب است.

مدل:Q 371-1999

ارسال استعلام

توضیحات محصول

ابعاد استاندارد و کلیدی

مهره جوش مربعی M8 مطابق با استاندارد DIN 928:2013-12 تولید می شود. این استاندارد ابعاد و الزامات فنی را برای مهره های جوشکاری مربعی با رزوه های درشت از M4 تا M16 و رزوه های ظریف از 8 میلی متر تا 16 میلی متر مشخص می کند. درجه محصول درجه A است.

پارامتر	مقدار (میلی متر)	تحمل
مشخصات نخ	M8 × 1.25	-
عرض لبه (s / sw)	14 میلی متر	0.3 ±
عرض مورب (e)	18 میلی متر	0.6±
ضخامت کل (m1/h)	6.5 میلی متر	0.3 ±
قطر سر (dk)	12.8 میلی متر	-
ارتفاع نقطه برآمدگی	1.0 میلی متر	0.1 ±
زاویه نقطه مقعر	45 درجه	± 5 درجه

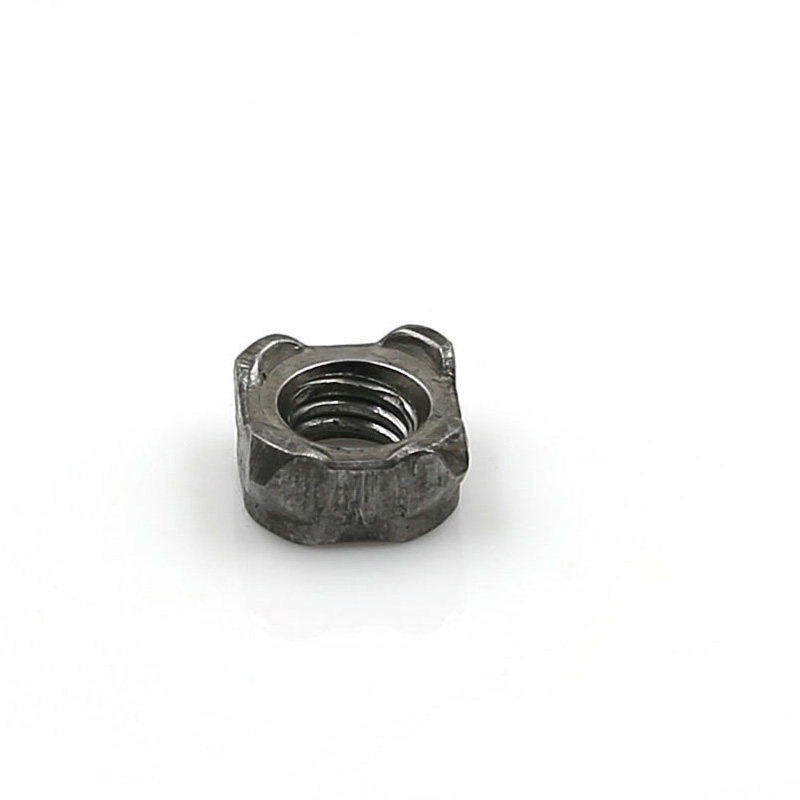

M8 Square Weld Nut

نوع سازه ای

مهره جوش مربعی M8 بر اساس داشتن پین موقعیت یاب به دو نوع بدون پین و نوع مجهز به پین تقسیم می شود.

(1) غیر خلبان

توضیحات：

شکل مربع، با عرض اضلاع مقابل 14 میلی متر. سطح پایین دارای چهار برآمدگی جوش نیمکره ای است که به طور مساوی در چهار گوشه توزیع شده اند، بدون پین های راهنما. سطح پایین صاف است، با مشخصات M8 × 1.25 و دقت 6H.

اصل کار:

در طول جوشکاری، موقعیت از طریق پین های مکان یابی روی الکترود پایینی یا سوراخ های مربعی روی قطعه کار به دست می آید. چهار برآمدگی به طور همزمان در طول جوشکاری مقاومتی ذوب می شوند و یک هسته جوش یکنواخت را تشکیل می دهند.

سناریوهای قابل اجرا:

هنگامی که از قبل یک مهره جوش مربعی M8 در سوراخ مربعی قطعه کار وجود دارد یا زمانی که موقعیت آن قابل اطمینان است،

می توان از روش های جوشکاری دستی یا نیمه اتوماتیک استفاده کرد.

این برای برنامه های کاربردی حساس به هزینه با نیازهای کم برای دقت موقعیت یابی مناسب است.

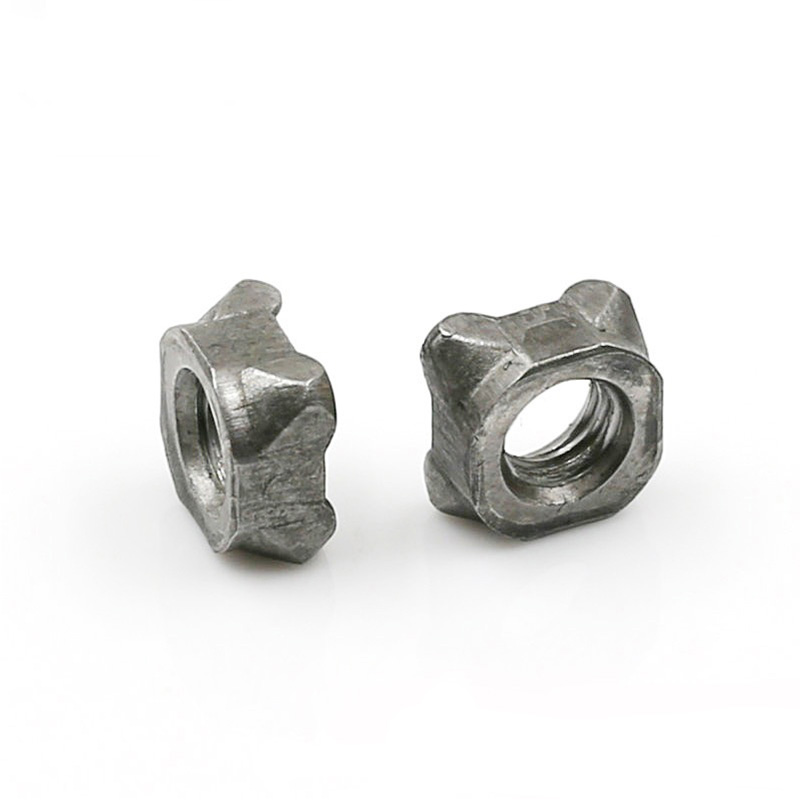

M8 Square Weld Nut

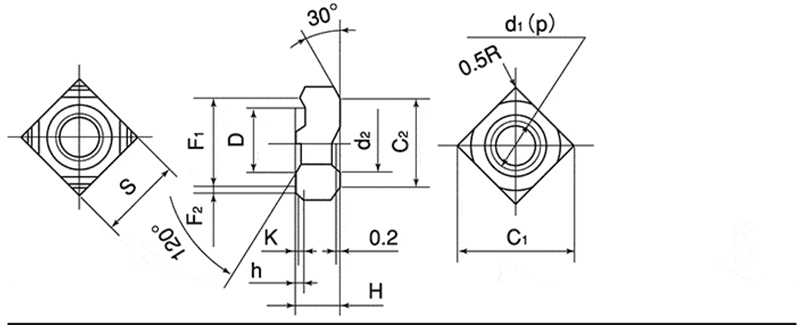

d	p	S		H		h		K	D
قطر اسمی	زمین	BasicDimension	تحمل	BasicDimension	تحمل	BasicDimension	تحمل	BasicDimenson(تقریبی)	BasicDimension	تحمل
M4	0.7	9.0	0 一0.2	3.2	0.15 ±	0.8	0 一0.2	0.2	7.0	一0.1 一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	± 0.2	0.8		0.2	11.0

(2) خلبانی

توضیحات：

شکل مربع است و عرض اضلاع مخالف معمولاً 14 میلی متر است. چهار برآمدگی گوشه در سطح پایین به همراه پین راهنمای مرکزی وجود دارد. قطر پین راهنما معمولاً 9.6 میلی متر یا 11.6 میلی متر است (بسته به نیاز مشتری). ارتفاع پین راهنما 1.5 میلی متر، 2.0 میلی متر یا 2.5 میلی متر است که با ضخامت مواد پایه مطابقت دارد. رزوه M8 × 1.25 با دقت 6H است.

اصل کار:

پین راهنما در سوراخ تعیین موقعیت از پیش سوراخ شده قطعه کار وارد می شود تا به موقعیت دقیق برسد و از جابجایی مهره جوش مربعی M8 در حین جوشکاری جلوگیری کند. در عین حال، پین راهنما نیز به طور موثری از ورود پاشش های جوشکاری به سوراخ رزوه شده تا حد معینی جلوگیری می کند.

سناریوهای قابل اجرا:

خط جوش ربات خودکار (با شرایط موقعیت یابی بالا)

وقتی قطعه کار فاقد سوراخ های مربعی باشد و صرفاً توسط سوراخ های گرد قرار گرفته باشد

کاربردهایی که باید از انسداد رزوه ها توسط سرباره جوش جلوگیری شود
