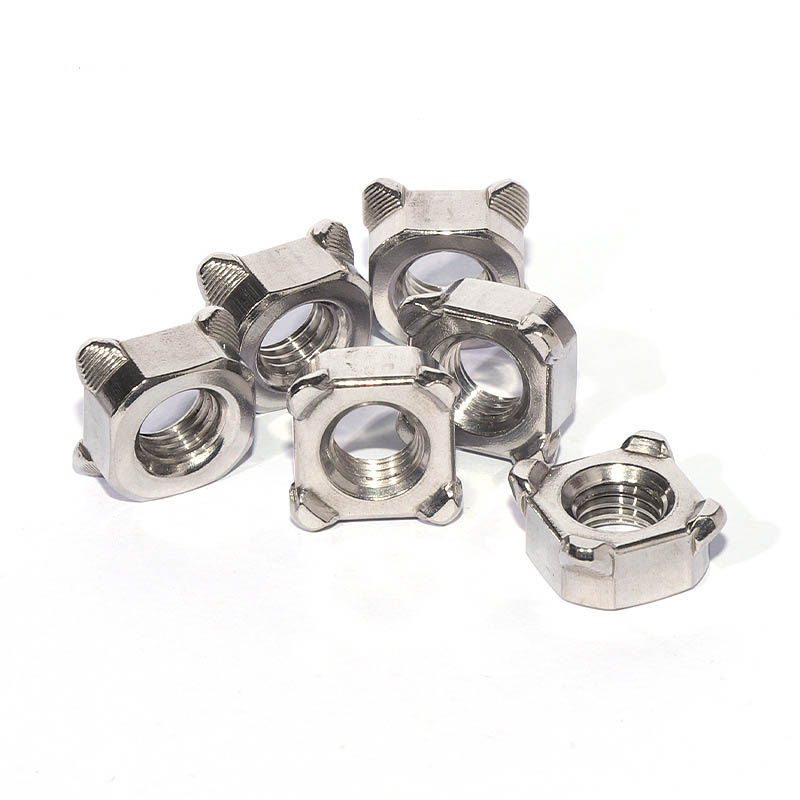

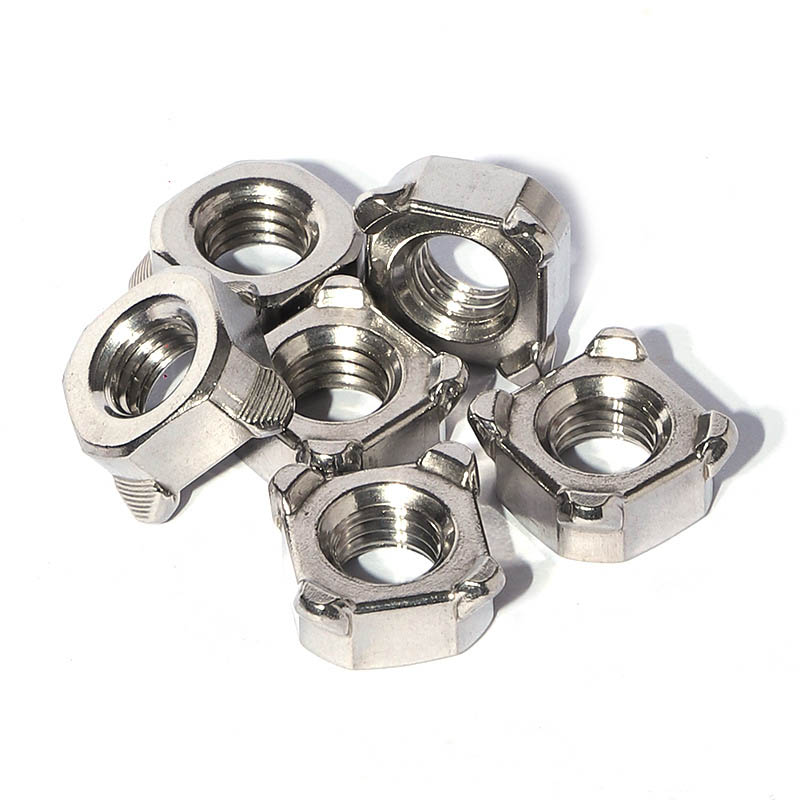

مهره جوش داده شده مربعی M8

Xiaoguo® از چین مهره جوش داده شده مربعی M8 را که برای آزمایش نمونه در دسترس است، عرضه می کند. شکل مربعی آن باعث می شود که به راحتی با سیستم تغذیه سینی ارتعاشی خودکار هماهنگ شود و برای عملیات خط مونتاژ با سرعت بالا مناسب است.

مدل:Q 371-1999

ارسال استعلام

توضیحات محصول

（1）تعریف محصول

مهره جوشی مربعی M8 یک بست مخصوص با شکل مربع و چهار برآمدگی جوشی در گوشه های پایین است. از طریق جوشکاری نقطه ای مقاومتی به طور دائم به ورق فلز ثابت می شود و یک سوراخ رزوه داخلی قابل اعتماد برای اتصالات بعدی پیچ ایجاد می کند. این مهره با استاندارد DIN 928 مطابقت دارد و یکی از پرکاربردترین مشخصات مهره جوشکاری در صنایعی مانند خودروسازی، لوازم خانگی و ماشین آلات کشاورزی است.

(2) استانداردها را اجرا کنید

مهره جوش داده شده مربعی M8 مطابق با استاندارد DIN 928:2013-12 تولید می شود. این استاندارد ابعاد و الزامات فنی را برای مهره های جوش داده شده مربعی با رزوه درشت از M4 تا M16 و رزوه ریز از 8 میلی متر تا 16 میلی متر مشخص می کند. درجه محصول A است. استاندارد DIN 928 ایجاب می کند که فولاد مورد استفاده برای مهره های جوش داده شده حاوی کربن ≤0.25% باشد تا عملکرد جوشکاری خوب تضمین شود.

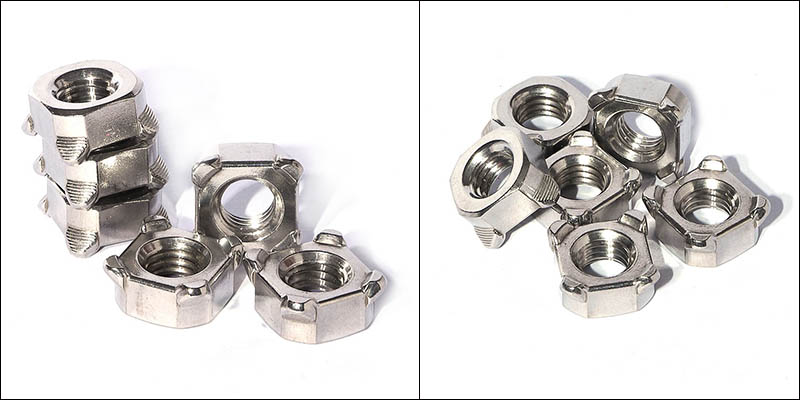

M8 Square Welded Nut

پارامترهای فرآیند جوشکاری

پارامترهای جوشکاری عامل اصلی برای تضمین کیفیت جوش هستند. پارامترهای جوشکاری مهره جوشی مربعی M8 باید با توجه به جنس صفحه پایه و ضخامت آن و غیره تنظیم شوند. موارد زیر پارامترهای مرجع در شرایط کاری معمولی هستند:

(1) جریان جوش

مقدار توصیه شده 5000 - 8000 A است

برای مهره های کوچک (مانند M4-M6)، جریان را می توان در 3000 - 5000 A کنترل کرد. برای نمونه های متوسط (M8-M10)، به عنوان مثال، مهره جوش داده شده مربعی M8، جریان جوش 5000 - 8000 A است. برای اندازه های بزرگ (M12 و بالاتر)، به 8000 - 10000 A نیاز دارد.

(2) فشار الکترود

مقدار توصیه شده 2.5 - 4.0 kN است

فشار باید باعث شود که برآمدگی های متعدد به طور یکنواخت در حدود 1/3 قبل از اعمال قدرت صاف شوند. اگر فشار بیش از حد بالا باشد، ممکن است برجستگی ها زودتر مسطح شوند. اگر خیلی کم باشد، ممکن است باعث پاشش شود.

(3) زمان جوش

مقدار توصیه شده 8 - 15 چرخه (تقریباً 0.16 - 0.3 ثانیه) است.

زمان جوش کمتر از جوش نقطه ای همان نقطه جوش است. پس از تعیین فشار و جریان مناسب الکترود، آن را برای به دست آوردن نقاط جوش رضایت بخش تنظیم کنید.

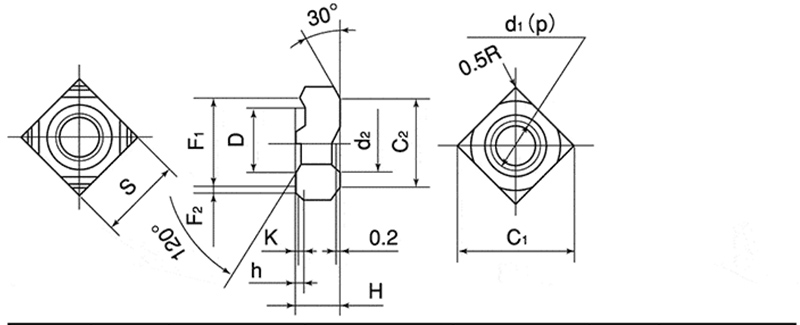

M8 Square Welded Nut

d	p	S		H		h		K	D
قطر اسمی	زمین	BasicDimension	تحمل	BasicDimension	تحمل	BasicDimension	تحمل	BasicDimenson(تقریبی)	BasicDimension	تحمل
M4	0.7	9.0	0 一0.2	3.2	0.15 ±	0.8	0 一0.2	0.2	7.0	一0.1 一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	± 0.2	0.8		0.2	11.0

بازرسی کیفیت

برای بررسی استحکام جوش مهره ها، باید بازرسی کیفیت پس از جوش انجام شود. روش های اصلی عبارتند از:

(1) تست گشتاور: پیچ تطبیق را در مهره جوش داده شده قرار دهید و گشتاور مشخص شده را با استفاده از آچار گشتاور اعمال کنید. اگر مهره جوش مربعی M8 نچرخد و نقطه جوش پاره نشود، واجد شرایط محسوب می شود.

（2）تست نیروی فشار بیرون: نیروی فشار محوری را به مهره جوش داده شده اعمال کنید و حداکثر بار شکست را با استفاده از یک دستگاه تست جهانی ثبت کنید. شکستگی باید در مواد پایه رخ دهد.

（3）بازرسی بصری: یک بررسی بصری انجام دهید تا ببینید آیا مهره‌ها کج شده‌اند، آیا کاملاً با مواد ورق تماس دارند یا خیر، و از نظر وجود هرگونه پاشیده شدن یا ترک خوردن. در عین حال، از یک بلوک گیج برای بررسی اینکه آیا رزوه ها در اثر جوش تغییر شکل داده اند یا خیر، استفاده کنید.
