مهره های جوش پروجکشن مربعی

تامین‌کننده چینی Xiaoguo از عرضه مهره‌های جوشی با کیفیت بالا که دارای چهار برآمدگی جوشی با توزیع یکنواخت هستند، خوشحال است. ساختار چهار گوشه تضمین می کند که حتی تحت ارتعاش شدید، جابجایی یا چرخش نسبی وجود نخواهد داشت و اتصال پایدار را تضمین می کند.

مدل:Q 371-1999

ارسال استعلام

توضیحات محصول

ویژگی های ساختاری

مهره های جوش مربعی یک مهره مربعی با برجستگی های جوشی متعدد در پایین است. طراحی ساختاری آن حول سه هدف کلیدی متمرکز شده است: قابلیت اطمینان جوش، موقعیت دقیق و عملکرد ضد چرخش.

【1】پایه مربع

（1）شکل: یک مربع کامل با هر چهار ضلع با طول مساوی و هر چهار گوشه در زاویه قائم. هنگامی که در سوراخ مربع قطعه کار قرار می گیرد، می تواند به طور خودکار از چرخش جلوگیری کند.

（2）عرض لبه: به عنوان مثال، M8 14mm، M10 17mm است. این منطقه فشار کافی را برای جلوگیری از گیر کردن مهره ها در مواد پایه در حین جوشکاری فراهم می کند.

(3) ضخامت (ارتفاع): معمولاً 6 تا 10 میلی متر. طول درگیری رزوه کافی برای ایجاد استحکام اتصال را تضمین می کند.

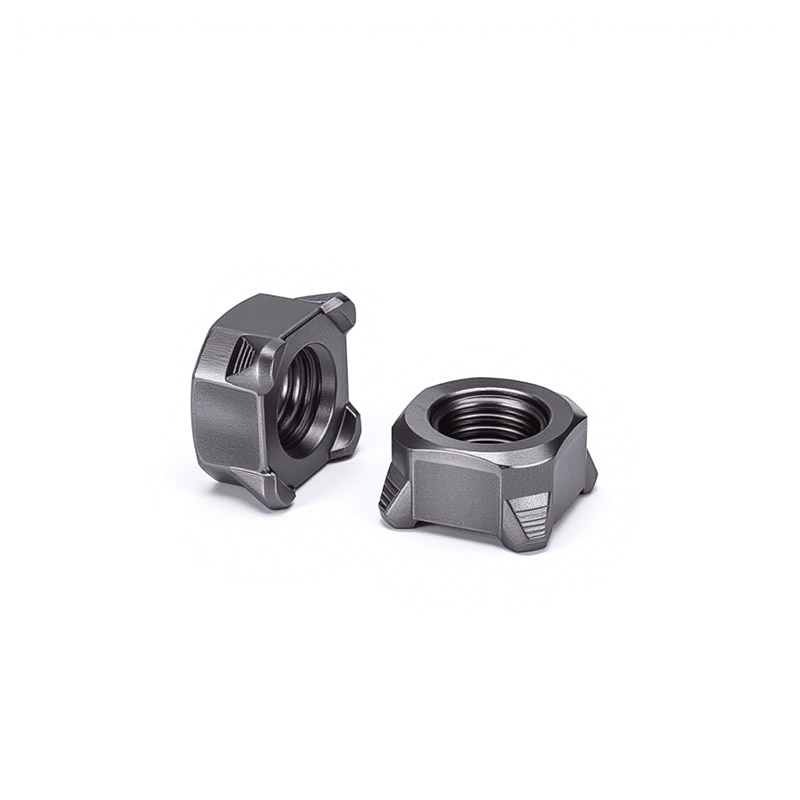

Square Projection Weld Nuts

【2】پروژه جوشکاریاقدامات

(1) مقدار: به صورت متقارن چهار نقطه ای برای اطمینان از جریان یکنواخت و هسته جوش متعادل توزیع شده است.

（2）موقعیت: در چهار گوشه سطح پایین، نزدیک به لبه، برای افزایش پایداری جوش

（3）شکل: شکل کروی یا مخروطی با روکش، با بالای صاف

（4）ارتفاع: 0.5 ~ 1.2 میلی متر، برای اطمینان از تماس نزدیک با مواد پایه

عرض/قطر: تقریباً 1.5 ~ 2.5 میلی متر

【3】 نخ داخلی

（1）مشخصات نخ: متریک M4 تا M16، امپریال #6 تا 5/8 اینچ. یک اتصال قابل جدا شدن با پیچ های منطبق ایجاد می کند.

（2）دقت نخ: 6H (متریک)، 2B (امپریال). از تناسب خوبی بین مهره‌های جوش مربعی و پیچ اطمینان می‌دهد.

（3）طول نخ: طول درگیری نخ کافی را فراهم می کند.

（4）جهت رزوه: انتهای ورودی می تواند دارای پخ هایی برای قرار دادن آسان پیچ باشد.

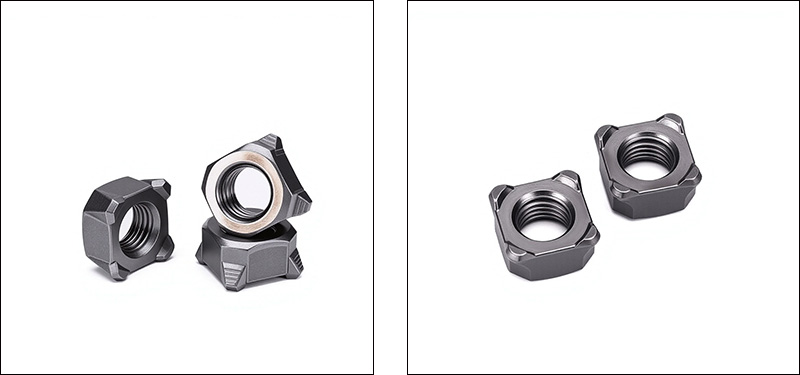

Square Projection Weld Nuts

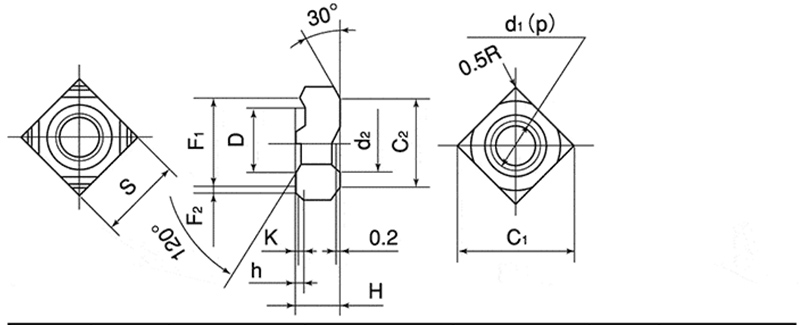

d	p	S		H		h		K	D
قطر اسمی	زمین	BasicDimension	تحمل	BasicDimension	تحمل	BasicDimension	تحمل	BasicDimenson(تقریبی)	BasicDimension	تحمل
M4	0.7	9.0	0 一0.2	3.2	0.15 ±	0.8	0 一0.2	0.2	7.0	一0.1 一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	± 0.2	0.8		0.2	11.0

سوالات متداول

（1） مهره های جوش طرح مربعی برای چه روش جوشکاری مناسب است؟ پارامترها چیست؟

متداول ترین روشی که مورد استفاده قرار می گیرد، جوشکاری با طرح مقاومتی است. به عنوان مثال جوش مهره فولادی کم کربن M8 را روی صفحه فولادی کم کربن 1.5 میلی متری در نظر بگیرید. پارامترهای مرجع عبارتند از: جریان 8-11 کیلو آمپر، فشار الکترود 2.5-4.0 کیلونیوتن، فرکانس جوشکاری 8-15 سیکل (تقریباً 0.16-0.3 ثانیه).

（2） مهره‌های جوش مربعی شما با چه استانداردهایی مطابقت دارند؟

ما به شدت از DIN 928 (استاندارد آلمانی، پرکاربردترین استاندارد در سراسر جهان)، ASME B18.1 (استاندارد آمریکایی) و GB/T 13681.2 (استاندارد ملی چین) پیروی می کنیم.

（3）چگونه از عملکرد جوشکاری مهره ها اطمینان حاصل کنیم؟

هسته عملکرد جوشکاری این است که محتوای کربن باید ≤ 0.25٪ باشد. ما تجزیه و تحلیل طیفی را روی هر دسته از مواد خام انجام می دهیم تا اطمینان حاصل شود که ترکیب شیمیایی واجد شرایط است. در عین حال، ارتفاع و شکل برآمدگی ها به شدت در محدوده تحمل کنترل می شود.
