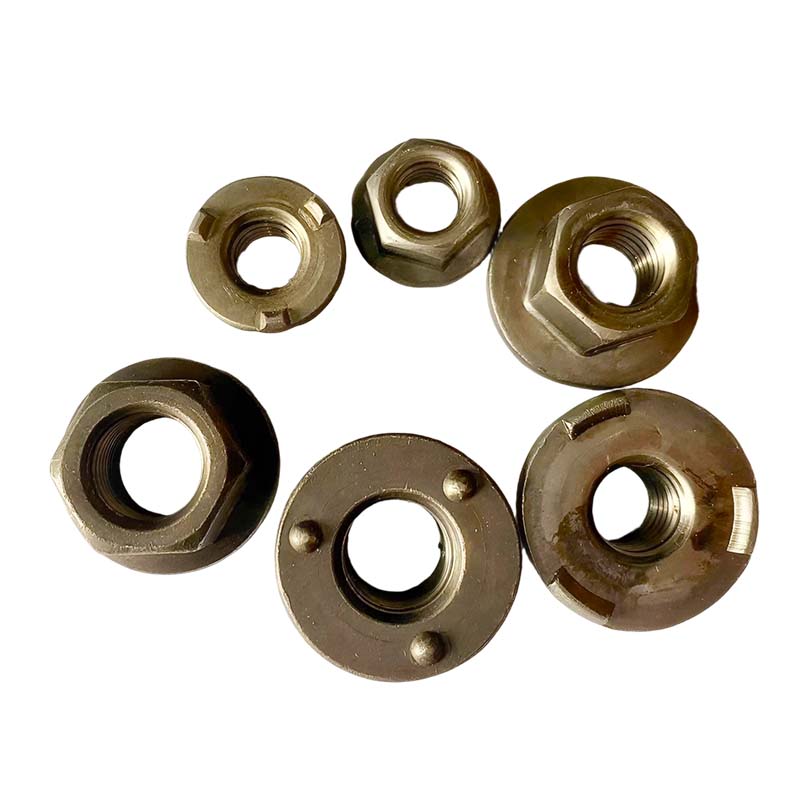

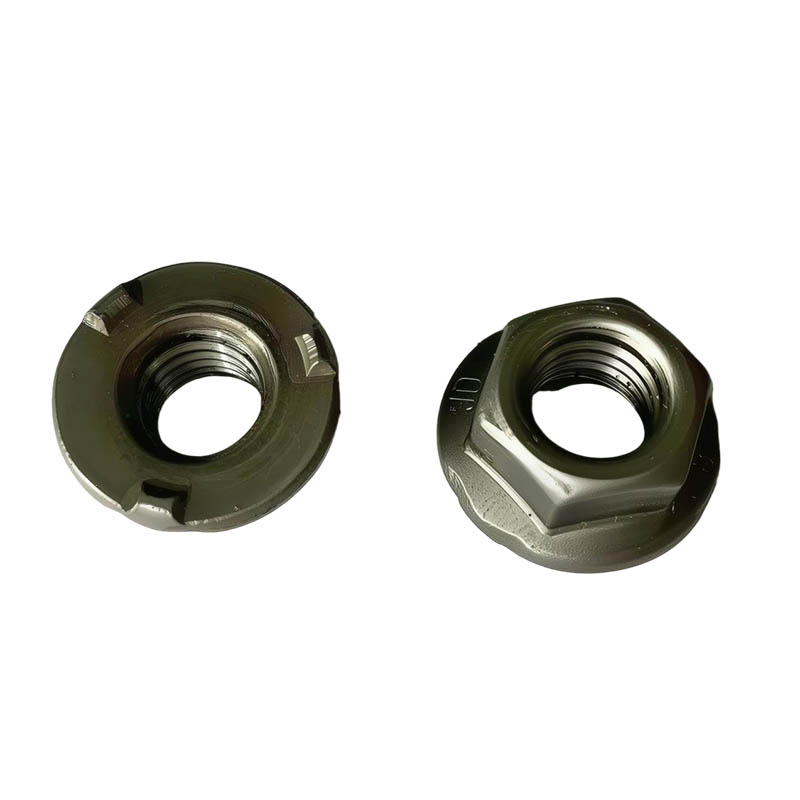

مهره جوش فلنج شش گوش

فوراً مهره جوش فلنج Xiaoguo® Hex را که دارای طرح برآمدگی سه نقطه ای در پایین است، که کاملاً با قطعه کار مطابقت دارد، خریداری کنید. جوش محکم و دقیق است و نیازی به تنظیم ندارد. طراحی منحصر به فرد، راندمان مونتاژ را 50٪ افزایش می دهد.

ارسال استعلام

توضیحات محصول

تفاوت با مهره های جوش شش ضلعی معمولی

تفاوت اصلی بین این دو در پایه فلنج نهفته است. مهره جوش فلنج Hex یک نسخه پیشرفته از مهره جوش شش ضلعی معمولی است که دارای یک دیسک فلنج یکپارچه است. این تفاوت منجر به تمایزات مختلفی در ساختار، عملکرد و کاربرد می شود. این مقایسه مفصل است:

پروژه	مهره جوش فلنج شش گوش	مهره جوش شش ضلعی معمولی
شکل پایین	با فلنج بزرگ شده	تخت یا بدون فلنج
ظرفیت تحمل فشار	به طور مستقیم با واشر تخت جایگزین کنید	واشر تخت اضافی مورد نیاز است
برجستگی های جوش داده شده	3	3
سناریوهای قابل اجرا	ماشین ها، لوازم خانگی، سازه های صفحه نازک	صفحات ضخیم، جوش عمومی
هزینه	کمی بالاتر (با تشکیل فلنج اضافی)	کمی پایین تر

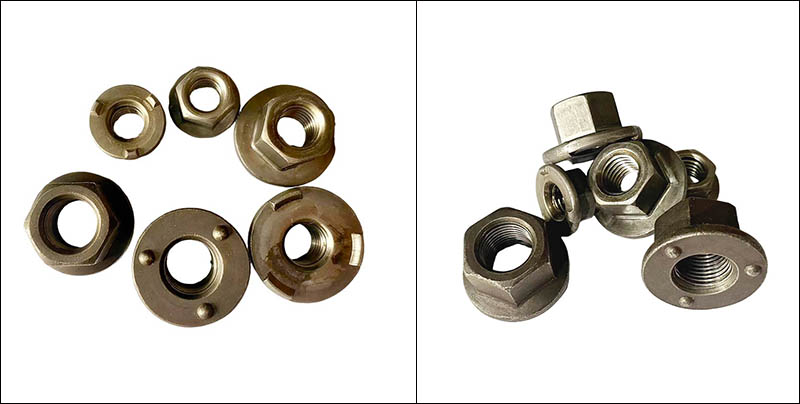

Hex Flange Weld Nut

خدمات نمونه

برای نمونه مهره جوش فلنج شش گوش، ما قوانین واضحی را باید دنبال کنیم.

(1) برای مشتریان بالقوه ای که نیاز به آزمایش درجه عملکرد آجیل در مراحل اولیه دارند، ما معمولا تعداد مشخصی نمونه رایگان (مانند 5-10 قطعه) ارائه می دهیم، اما هزینه حمل و نقل معمولاً بر عهده مشتریان است.

（2）برای محصولات سفارشی یا محصولات با ارزش بالا، هزینه نمونه دریافت می شود. و پس از صدور سفارش رسمی، هزینه نمونه از پرداخت کسر خواهد شد.

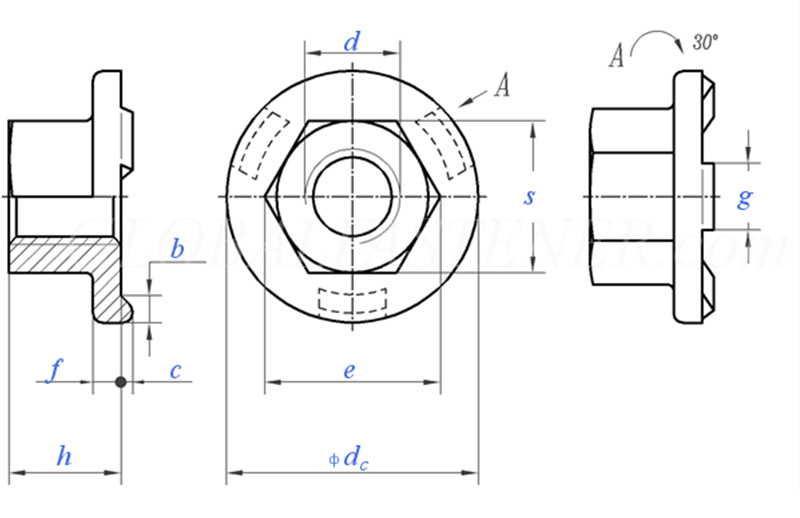

Hex Flange Weld Nut

اندازه موضوع			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	گام نخ درشت		0.8	1	1.25	1.5	1.75	2	2
P	گام نخ ظریف		/	/	/	/	15	1.5	1.5
C	اندازه اسمی	0.1 ±	0.8	0.8	1	1.2	1.2	1.2	1.2
دی سی	حداکثر		15.5	18.5	22.5	26.5	30.5	33.5	36.5
دی سی	دقیقه		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	دقیقه		8.2	10.6	13.6	16.9	19.4	22.4	25
e	حداکثر		8.5	10.9	14	17.5	20	23	26
f	اندازه اسمی	0.25 ±	1.7	2	2.5	3	3	4	4
g	اندازه اسمی	0.1 ±	4	5	6	7	8	8	8
m	دقیقه		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	حداکثر		5	7	10	13	15	17	19.5
S	حداکثر		8	10	13	16	18	21	24
S	دقیقه		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	حداکثر = اندازه اسمی		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	دقیقه		2	2.5	2.5	2.75	3	3.25	3.5
در هر 1000 واحد بر کیلوگرم			/	5.7	12.2	21.8	29.4	45.8	/

FAQ

(1) آیا می توان از این نوع مهره جوش فلنج شش گوش در خط تولید خودکار (جوشکاری رباتیک) استفاده کرد؟

بسیار مناسب است. طراحی پلت فرم بلند سه نقطه ای موقعیت یابی دقیق را امکان پذیر می کند و در ترکیب با سینی ارتعاشی برای تغذیه خودکار، برای ایستگاه کاری ربات جوش نقطه ای مناسب است.

（2）چگونه اطمینان حاصل می کنید که ارتفاع برآمدگی های لحیم کاری در هر دسته از محصولات ثابت است؟

ما از فرآیند شکل دهی سرد استفاده می کنیم و تحمل ارتفاع برآمدگی در 0.05 ± میلی متر کنترل می شود.

（3）حداقل مقدار سفارش (MOQ) چقدر است؟ آیا نمونه رایگان است؟

برای مشخصات استاندارد، MOQ 1000 قطعه است. برای سفارشی سازی غیر استاندارد، 500 قطعه است. ما نمونه های رایگان (2-5 قطعه در هر مشخصات) را ارائه می دهیم و مشتری فقط باید هزینه حمل و نقل بین المللی را متحمل شود.

（4）دوره تحویل معمولا چقدر است؟

محصولات استاندارد برای حمل و نقل در عرض 3 تا 7 روز در دسترس هستند. محصولات سفارشی 15 تا 25 روز کاری طول می کشد. سفارشات انبوه را می توان پس از مذاکره تسریع کرد.
