مهره های شش گوشه جوش با استحکام بالا با فلنج

مهره‌های جوش شش گوشه با استحکام بالا با فلنج، از فولادهای قابل جوشکاری مانند فولاد کربنی یا فولاد ضد زنگ ساخته شده‌اند.

مدل:QC/T 872-2011

ارسال استعلام

توضیحات محصول

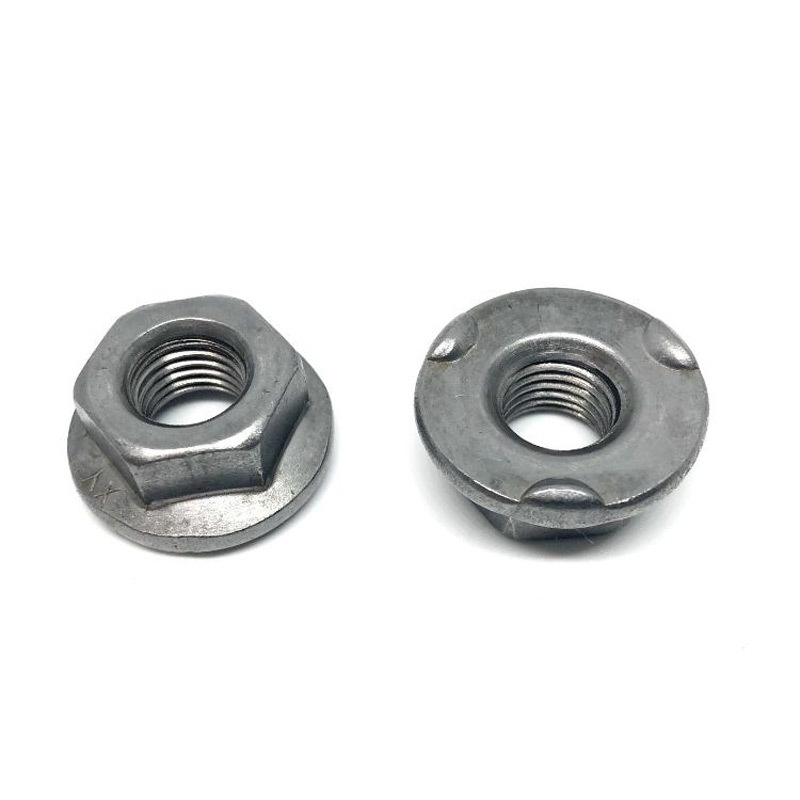

آنچه مهره های جوش شش گوش با استحکام بالا را با فلنج متفاوت می کند این است که برای جوش ساخته شده اند. معمولاً یک قسمت برآمده کوچک برای جوشکاری، یک حلقه یا برآمدگی کوچک، در پایین فلنج، یا شاید یک لبه زاویه دار مخصوص آماده شده وجود دارد. این قسمت برجسته ابتدا در هنگام جوشکاری ذوب می شود (جوش قوس الکتریکی یا برآمدگی)، که به ایجاد یک پیوند قوی، یکنواخت و عمیق بین پایه فلنج و قطعه ای که روی آن کار می کنید کمک می کند. به این ترتیب، برای همیشه متصل می ماند.

“High

پارامترهای خاص:

پارامترهایی مانند نیم زاویه رزوه، انحراف گام و تحمل قطر رزوه های متریک از استانداردهایی مانند ISO 965-1، GB/T 197 یا DIN 14 پیروی می کنند. این بدان معنی است که در صورت لزوم می توان آنها را تعویض کرد و مهره ها را می توان به طور دقیق روی آنها پیچ کرد. رزوه ها از استانداردهایی مانند ISO 965-1، GB/T 197 یا DIN 14 پیروی می کنند. در صورت لزوم می توان آنها را تعویض کرد و مهره ها را می توان دقیقاً روی آنها پیچ کرد.

دوشنبه	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
حداکثر h1	0.9	0.9	1.1	1.3	1.3	1.3	1.3
ساعت 1 دقیقه	0.7	0.7	0.9	1.1	1.1	1.1	1.1
حداکثر dc	15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc دقیقه	14.5	17.5	21.5	25.5	29.5	32.5	35.5
دقیقه	8.2	10.6	13.6	16.9	19.4	22.4	25
حداکثر ساعت	1.95	2.25	2.75	3.25	3.25	4.25	4.25
ساعت دقیقه	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b max	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b دقیقه	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k دقیقه	4.7	6.64	9.64	12.57	14.57	16.16	18.66
حداکثر k	5	7	10	13	15	17	19.5
حداکثر s	8	10	13	16	18	21	24
ثانیه دقیقه	7.64	9.64	12.57	15.57	17.57	20.16	23.16

تأثیر مستقیم و ضخامت بر عملکرد:

اندازه فلنج روی این مهره های شش ضلعی جوش بر نحوه پخش بار، نحوه برخورد آنها با ارتعاش و قدرت جوش تأثیر می گذارد. فلنج بزرگتر یا ضخیم تر به معنای ثبات بیشتر و تماس بیشتر با سطح است. انتخاب اندازه فلنج مناسب برای این مهره ها از نظر عملکرد مفصل مهم است.
