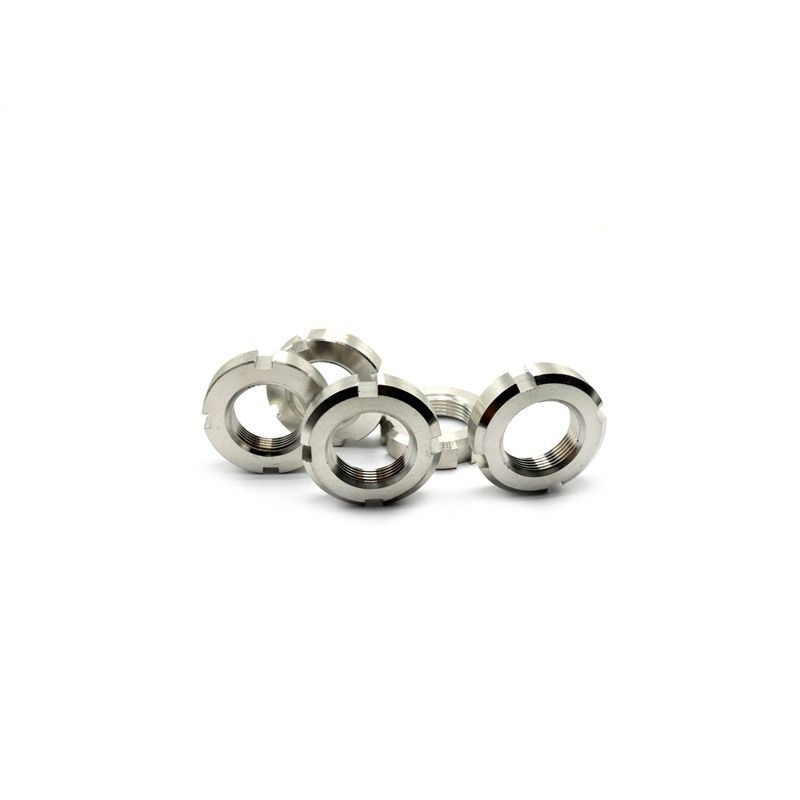

مهره های قفلی شکاف دار شافت نورد

مشخصات و پارامترهای مهره های قفلی شکاف دار محور نورد اکثراً بر اساس استانداردهای بین المللی (مانند DIN 546) تنظیم می شوند. این استاندارد مهره هایی با قطر رزوه اسمی از M1 تا M20 را پوشش می دهد. مشخصات محصول با جزئیات ابعاد کلیدی تعیین می شود. به عنوان مثال، یک مهره M12x1.5 خاص دارای قطر اصلی (d2) 28 میلی متر، قطر سطح یاتاقان (d3) 23 میلی متر و ارتفاع (h) 6 میلی متر است. ما همچنین مشخصات دیگری در دسترس داریم، مانند اندازه نخ M35 X 1.5، که قطر و ضخامت محصول نیز مطابق با اندازه است. استانداردهای قابل اجرا تضمین می کنند که این ابعاد مهم ثابت می مانند، و همچنین الزامات فنی را برای درجه محصول تعیین می کنند.

کنترل کیفیت محصول

ما کیفیت مهره‌های قفل شفت رولینگ را بر اساس استانداردهای سختگیرانه بین‌المللی که روش‌های بازرسی و آزمایش کامل را ارائه می‌کنند، بررسی می‌کنیم. استانداردهایی مانند ISO 9140 (برای استفاده در هوافضا) به شما می گوید چگونه مهره ها را با رزوه های MJ آزمایش کنید. مشخصات خرید مانند BS A 342 ویژگی‌های مورد نیاز، فرآیندهای بررسی کیفیت را فهرست می‌کند و همچنین می‌گوید چه عیوب سطحی برای این بست‌های مهم مجاز است. اندازه کلی و قوانین فنی توسط استانداردهایی مانند DIN 546 و GB/T 817-1988 تنظیم شده است. مورد دوم موارد بازرسی را مشخص می کند - مانند دقت نخ (پیچ، زاویه دندان) و دقت ابعادی - و ما این موارد را با استفاده از گیج های نخ و ماشین های اندازه گیری مختصات بررسی می کنیم. پیروی از این استانداردها اطمینان حاصل می کند که مهره ها الزامات عملکرد مکانیکی و ایمنی مورد نیاز را برآورده می کنند.

جلسه پرسش و پاسخ

س: اسلات با یک سنجاق برای قفل کردن چگونه کار می کند؟

پاسخ: شکاف های روی مهره های قفلی شکاف دار شافت غلتکی ما به گونه ای ساخته شده اند که پس از سفت کردن مهره با سوراخ پیچ یا گل میخ در یک ردیف قرار گیرند. سپس یک سنجاق را از طریق شکاف و سوراخ فشار می دهید. این مهره گرد شکافدار را از نظر فیزیکی در جای خود قفل می‌کند، بنابراین در اثر لرزش شل نمی‌شود - و این برای برنامه‌هایی که ایمنی ضروری است بسیار مهم است.
