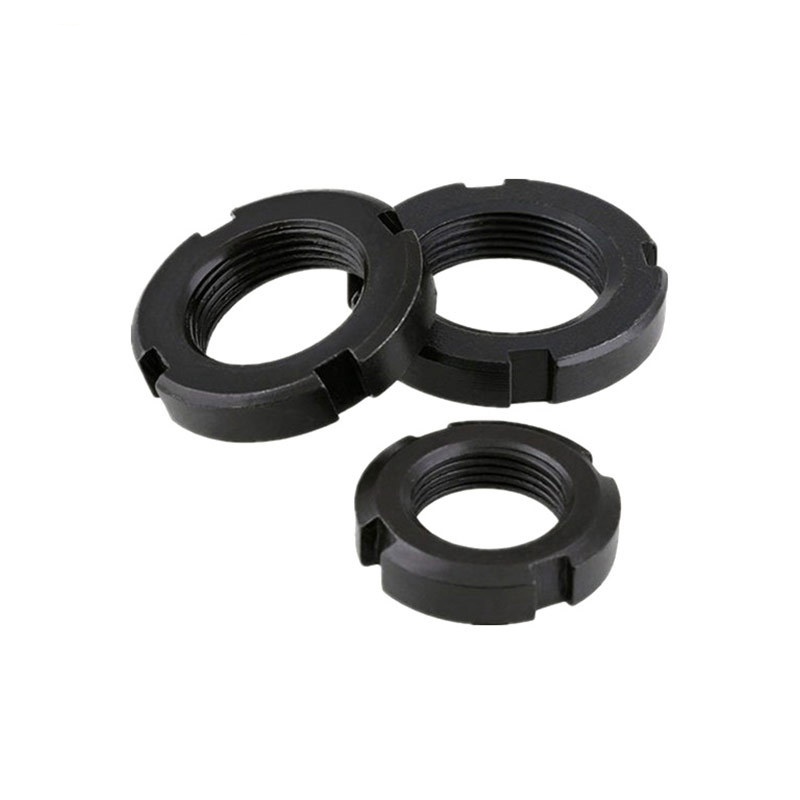

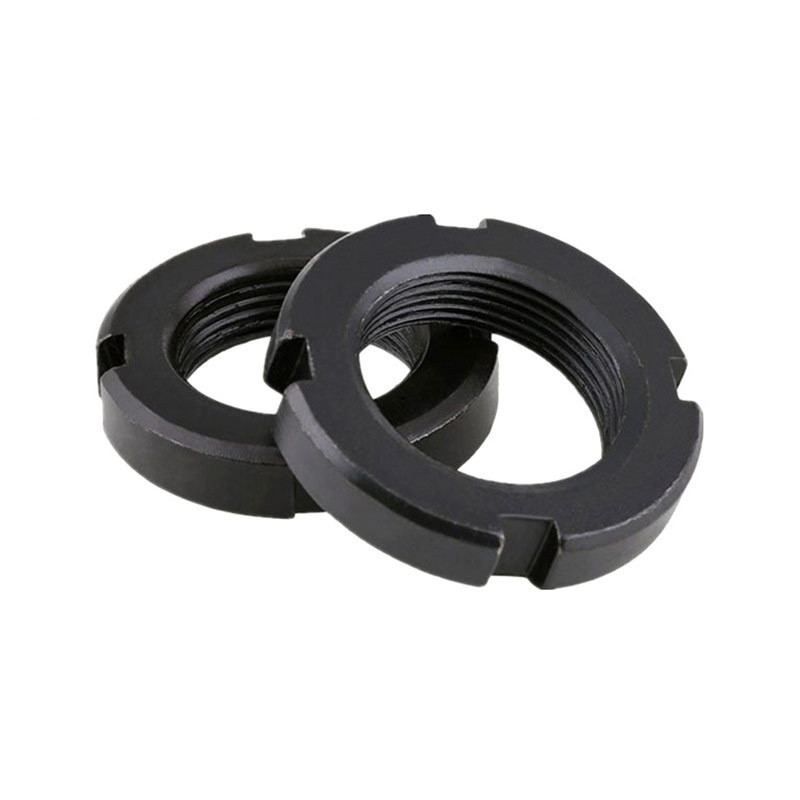

مهره شفت

طراحی شکاف مهره شفت سفارشی Xiaoguo® ساخت چین به طور خاص برای سازگاری با ابزارهای اختصاصی ایجاد شده است، انتخاب جدیدترین مهره شفت کارایی مونتاژ را به میزان قابل توجهی افزایش می دهد. نصب و جداسازی قطعات بسیار راحت است.

ارسال استعلام

توضیحات محصول

چگونه درمان سطح مناسب را انتخاب کنیم؟

انتخاب درمان سطح برای مهره شفت عمدتاً به محیط استفاده خاص، بودجه و الزامات عملکرد بستگی دارد.

（1）اولویت بودجه، محیط داخلی خشک: گزینه ترجیحی الکترو گالوانیزه است.

（2）شرایط سخت در فضای باز / مقاومت در برابر خوردگی بالا: گزینه های ترجیحی گالوانیزه گرم یا آبکاری نیکل الکترولس است.

(3) بست های با استحکام بالا (درجه 10.9 و بالاتر): فرآیندی باید انتخاب شود که خطر شکنندگی هیدروژنی نداشته باشد، مانند داکرومت یا گالوانیزه مکانیکی.

（4）برای پرایمینگ پوشش یا کاهش اصطکاک: فسفاته کردن را انتخاب کنید.

（5） الزامات ظاهری خاص: برای جلوه پایان آینه، آبکاری کروم را می توان انتخاب کرد. برای یک ظاهر سیاه خالص و متراکم، می توان سیاه الکتروفورتیک را انتخاب کرد.

（6） الزامات عملکردی خاص (مقاومت در دمای بالا / ضد چسبندگی): پوشش تفلون را انتخاب کنید.

(7) بسیار متعهد به حفاظت از محیط زیست: ما استفاده از فرآیندهای جدید سازگار با محیط زیست مانند پوشش داکرومت بدون کروم و آبکاری روی گرم را در اولویت قرار می دهیم.

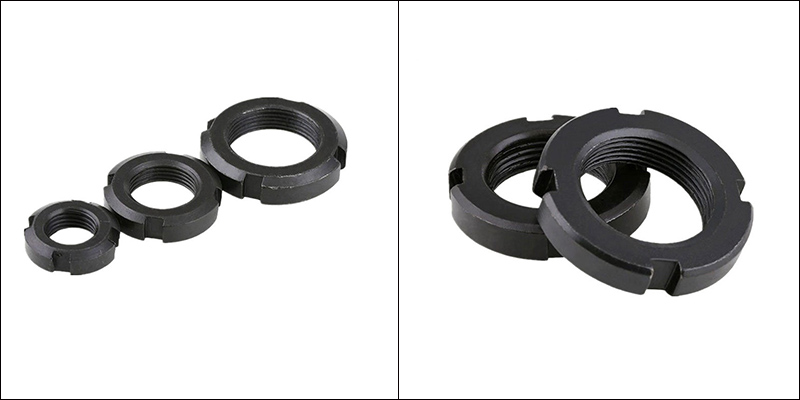

Shaft Nut

ویژگی های طراحی سازه

مهره شفت از نظر ساختار دقیقاً طراحی شده است. ویژگی های طراحی آن عمدتاً در جنبه های نخ، مکانیسم قفل و شکل نهفته است.

(1) طراحی نخ

این به عنوان پایه ای برای مهره شفت عمل می کند و برای اطمینان از استحکام و دقت اتصال بسیار مهم است.

رزوه ریز: تمام مهره های شفت مجهز به رزوه ریز هستند. زاویه مارپیچ نخ ظریف کوچک است، که عملکرد عالی خود قفل را تضمین می کند. به ویژه برای کاربردهایی که تحت بارهای دینامیکی قرار دارند مناسب است.

تحمل دقت بالا: رزوه داخلی مهره معمولاً طبق استاندارد ISO 965-2 6H یا 5H ساخته می شود، در حالی که رزوه شفت جفتی برای استفاده از تحمل 6 گرم توصیه می شود.

（2）مکانیسم ضد شل شدن و قفل شدن

این هسته عملکرد "قفل" مهره است که به طور موثر در برابر لرزش و ضربه مقاومت می کند.

نوع شیاردار: این کلاسیک ترین طرح است. با ماشینکاری 4 تا 8 شکاف شعاعی روی دایره بیرونی مهره به ضد شل شدن می رسد.

پیچ های قفل محوری: این طرح پیچ های قفل را روی بدنه مهره ادغام می کند. طرح رایج شامل 3، 4 یا 8 پیچ با توزیع یکنواخت است که توزیع یکنواخت نیروی قفل را تضمین می کند.

بستن تغییر شکل الاستیک: این یک طراحی بسیار دقیق است. بدنه اصلی مهره دارای ساختار "دیافراگم الاستیک" یا "غشاء" است. هنگام سفت کردن پیچ، غشاء تحت تغییر شکل الاستیک کنترل شده قرار می گیرد که منجر به درگیری اصطکاک محیطی کامل 360 درجه می شود.

قفل محوری و پایه دندانی: نیروی قفل از نوع قفل محوری موازی با محور رزوه است. نوع قفل پایه دندان از طریق مکانیسم قفل با پایه نخ (با زاویه 30 درجه) در تماس است که می تواند به طور موثر از تغییر شکل بدنه مهره جلوگیری کند.

（3）طراحی شکل

طراحی بیرونی سهولت نصب، فضای عملیاتی و راحتی نگهداری را تعیین می کند.

بدنه اصلی دایره ای: طراحی بدنه اصلی دایره ای به طور موثر از تداخل چرخشی جلوگیری می کند.

رابط ابزار تخصصی: اسلات: عمدتاً همراه با آچار قلاب‌دار استفاده می‌شود.

صفحه انتهایی: روی سطح انتهایی سوراخ هایی طراحی شده است که با استفاده از آچار پلاگین یا میله استوانه ای می توان آنها را سفت کرد.

طراحی اریب: طبق استانداردها (مانند DIN 981)، مهره های شفت معمولاً دارای یک اریب 30 درجه هستند که به هدایت واشر قفل کمک می کند و باعث می شود که در هنگام نصب به درستی جا بیفتد.

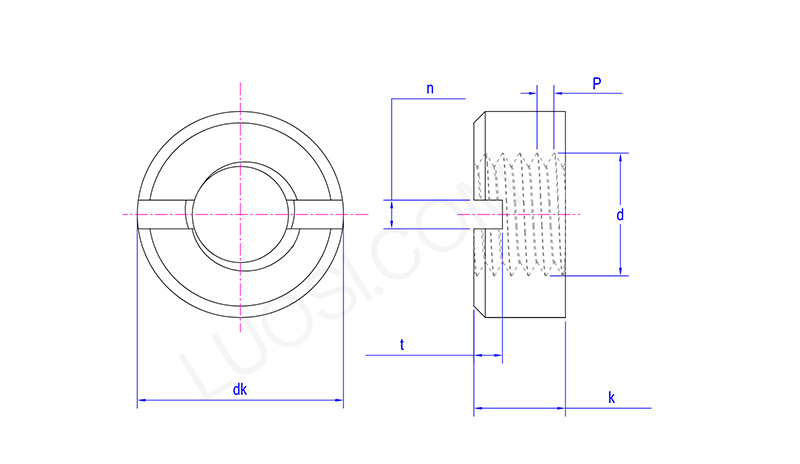

Shaft Nut

دوشنبه	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
حداکثر dk	7	8	9	11	14	18	21	24	26	29	32
dk دقیقه	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
حداکثر k	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k دقیقه	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n دقیقه	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n حداکثر	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
تی دقیقه	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5
